两种高功率因数开关电源设计方案的比较分析

两种高功率因数开关电源设计方案的比较分析

点击数:7712 次   录入时间:03-04 11:48:07   整理:http://www.55dianzi.com   开关电源技术

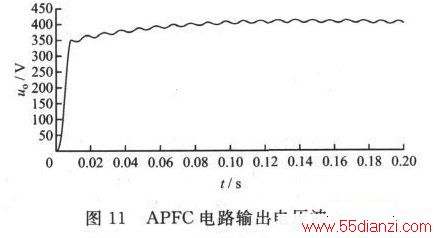

图11 APFC电路输出电压波形

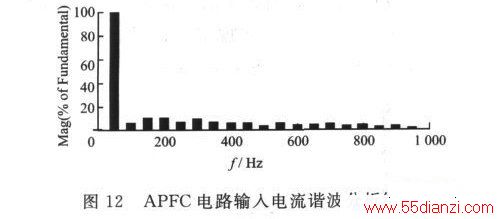

图12 APFC电路输入电流谐波分析结果

  由图12可知,输入电流DHD为0.256 5.功率因数计算公式为PF=γcosφ,其中r 为基波因子。

  由于输入电流与电压基本同相位,即相位差φ 为0,则:

  5 结语

  采用功率因数校正技术和PWM 整流技术设计了两种高功率因数的开关电源,采用Matlab7.6建立仿真模型。由仿真结果可知,采用DSP 芯片TMS320LF2407设计的前级单相全桥电压型PWM整流电路功率因数大于0.985,并在电路稳定后达到1,大于APFC电路的功率因数0.969;且电压型PWM 整流电路电流总谐波畸变率为0.77%,远小于APFC电路的总电流谐波畸变率25.65%.两者相比,单相全桥电压型PWM 整流器能更好地实现输入侧电流的正弦化和与输入侧电压的同相位,能更彻底地解决传统开关电源电流谐波大、功率因数低的问题,更好地实现绿色电能转换的目标。但是电压型PWM 整流器成本较高,在实际应用中应根据具体需求选择适合的类型。
