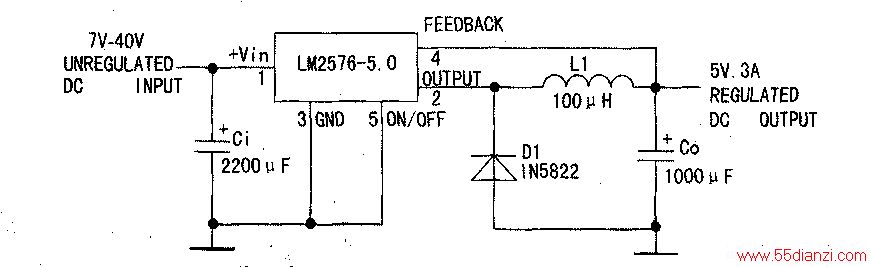

LM2576-5.0的应用电路简易方便，只需要4个外部器件支持，如下图所示。输入端的滤波电容Ci应采用2200μF的电解电容，输出端的电容Co则用1000μF即可。外部关断端常接地，表示低电平正常输出。D1采用高反压的肖特基二极管IN5822，电感L1则采用磁环自制的100μH电感即可，也很容易买到厂家生产的标准电感。
该电路输出电压为5V，电流可以达到3A，可以给大规模数字电路供电，也可以通过单片机控制关断端，实现对功率输出端的任意控制。
若要进一步减小输出电压的开关纹波，可在输出端串接一个电感，并接一个电容到地进行二级滤波，则可以将纹波减小到几个毫伏。
一、主要性能
1、优异的线性和负载调整能力。
在指定输入电压和输出负载条件下保证输出电压的±0．4％误差，具有电压调整率高、饱和压降小等优点。
通过特性测试可知：在输入电压为20V，输出电流500mA，室温条件下，输出电压变化约为O％，电源调整率+0．5％，在输出电流3A时饱和压降也仅有1．5V。
2、内部稳定的振荡器。振荡频率小于±10％误差。
3、高效率。LM2576的效率比流行的兰段线性稳压器78系列要高得多，是理想的代替，且一般不需要或只要很小尺寸的外加散热片。
4、很小的待机电流：50μA(典型值)的待机电流。
其它参数，如开关饱和电压、最小工作电压负载瞬态响应、最大能量损耗等请参看相关手册。
二、改进方案
基于对稳压器内部工作原理的理解，进行以下的改进：
我们已知，固定5V输出的稳压器满足条件：

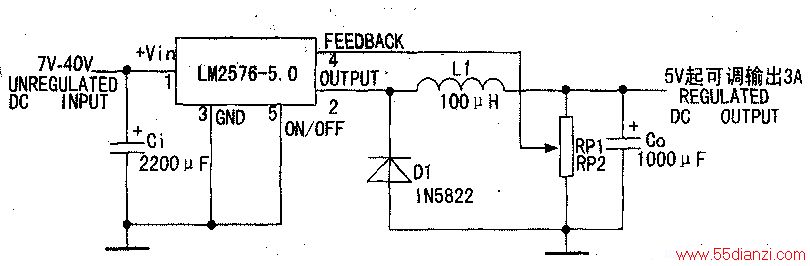

因此，在电压输出端接一个电位器到地，通过它的中心抽头取反馈电压，就可以实现输出电压的无级连续可调，电路图如下图所示：
当然，实际上也有专用的可调输出型号的开关型稳压器，原理同上所述，只是其内部电阻R1为开路。R2=OΩ。
