一台型号为SBW(S)-GD-20型广电专用稳压器，具有容量大、效率高、无波形畸变、电压调节平稳、控制功能强、能承受瞬时过载，可长期连续工作，手控自动随意切换的特点。设有过压、欠压、过流、相序、缺相等自动保护装置，以及体积小、重量轻、使用安装方便、运行可靠等特点，采用微电脑控制，数字显示，还配有智能接口，实现远程监控等功能。
微机控制部分具有“稳压”、“市电”、“过压”、“欠压”、“过流”、“缺相”、“逆相”状态指示。输出中心电压可在360V～415V之间调整。稳压精度在1%~5%之间自由调整。还具有自动上电、延时输出和远程监控功能。变压器采用优质矽钢片制成，损耗小、噪声低、效率高。变压器采用二次真空浸漆，耐热性好、绝缘强度高。
调整变压器链轮内安装滚针轴承，摩擦小、噪音低，使用寿命长。电刷采用优质各向碳刷，导电能力强、火花小、摩擦小、使用寿命长。

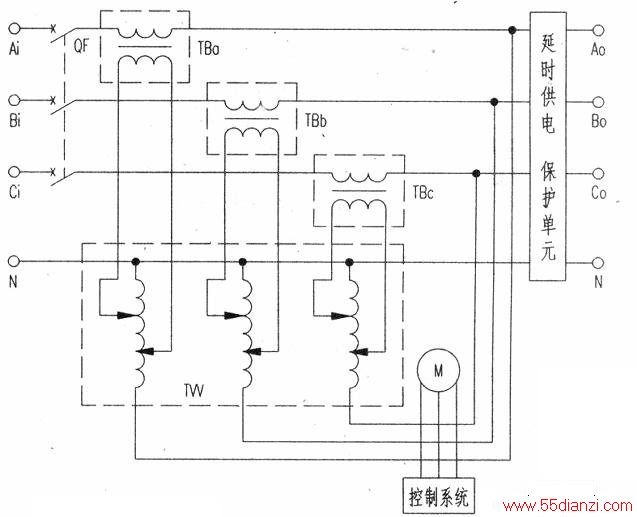

SBW-S系列稳压器由三相补偿变压器TB、三相调压变压器TVV、伺服电机及其控制系统与传动机构、接触器操作电路、保护电路等组成。其电器原理图如下图所示。
三相调压变压器圆筒式绕组外表面经磨光加工．去除绝缘．呈光滑的导体面，以便于电刷良好接触：传动机构由伺服电机、链轮、链条组成：电刷接触系统结构合理可靠，以保证电刷压力：箱体采用封闭柜式，仪表采用数字显示，显示准确，分辨率高：控制系统采用微电脑控制系统，控制功能强，保护功能完善，调节方便。
补偿变压器是当一次线圈上所加电压的大小和极性发生变化时，能使串联在负载回路上的二次线圈产生幅值和极性可变的补偿电压的变压器。
调压变压器TVV是一台能自动调节二次电压的三相自耦式变压器。它具有三对能自动对称滑动的电刷。伺服电机经链条带动电刷沿自耦式变压器圆筒式绕组的裸露部分（滑道上）滑动，平稳地调节二次电压，以达到改变补偿电压，维持输出电压稳定。
调压变压器TVV的-次绕组接成Y型，连接在稳压器的输出端，二次绕组连接补偿变压器TB的一次绕组，而补偿变压器的二次绕组串联在主回路中。现以A相为例，说明其稳压工作原理，如下图所示。
若不计补偿变压器阻抗压降，则从图中可见：Uao=Uai+UBa式中：Uai-稳压器A相输入电压：Uao-稳压器A相输出电压：
UBa—稳压器A相当补偿电压；其工作原理是：当A相输入电压Uai增加△Uai时，补偿电压UBa也相应改变△UBa，且△UBa=一△Uao，从而使A相输出电压Uao保持不变，同理B相、C相也如此。
其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机M转动，带动调压变压器TVV上的电刷组滑动。调节调压变压器的二次电压，以改变补偿变压器电压的极性和大小，实现输出电压自动稳定在稳压精度允许的范围内，从而达到自动稳压的目的。

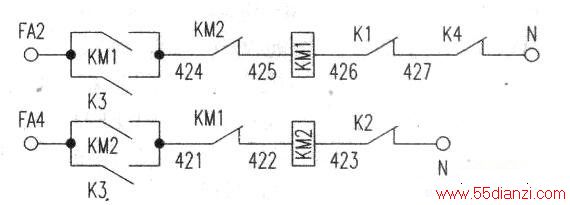

该稳压器自投入使用后，工作一直稳定可靠。但自机房搬迁到郊区后，由于使用的是农业电网，在一次停播后，发生了故障。半夜稳压器发出报警，发现是电网电压时高时低，时而三相，时而缺相。关掉稳压器后，用万用表查出稳压接触器控制线圈已烧断。接触器控制回路电原理图如下图所示。
检查发现稳压保护继电器K2的常闭点接线铜箔烧断，控制继电器K3常开点接线铜箔烧断，K2、K3也被烧坏，更换被烧坏的继电器和接触器，并用明线短路烧断的铜箔后试机，稳压器又发出吱吱的调压声，一切OK。原因分析：因电网电压时而缺相，时而高低变化，超出调压器的工作范围而烧毁稳压接触器JM1和控制继电器K2、K3以及电路板。
