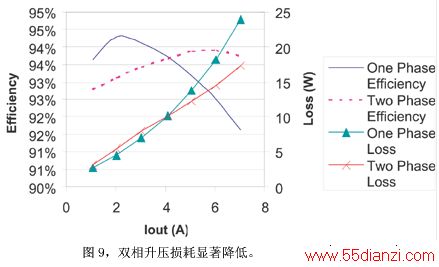

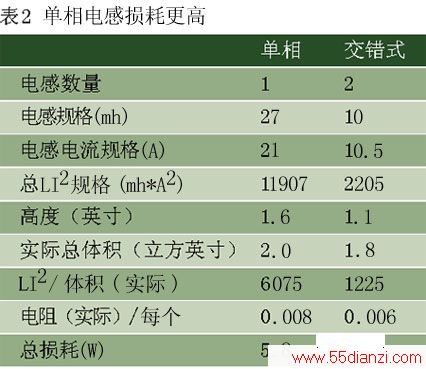

单相曲线很快达到最高值，然后开始迅速下降。这是传导损耗较高的设计的特性。两种设计的明显差异体现在电感、升压二极管、输出电容与 PWB 的损耗。表 2 对比了电感需求与设计性能。如前所述，双相方法采用的电感比单相设计低得多，而且每个电感仅承载一半的电流。电感的体积取决于蓄能需求与温度的升幅。蓄能大小由（1/2×L×I2）决定，而表2说明单相设计的蓄能是双相设计的 5 倍。这意味着，如果我们要使电感的温度升幅保持相同，则单相设计的电感应当大 5 倍。我们认为与其保持相等的能量密度，不如允许较大的温度升幅。我们在单相设计中使用损耗较大的电感因而牺牲了部分效率。结果，单相设计的损耗高出了近 5 W。在这两种设计的功耗差异中，输出电容大约占 1 W。每个输出电容的纹波电流造成大约 100 mW 的损耗，而且单相设计需要的电容比双相设计多出 6 个。双相设计的功率级必须采用两个二极管，每个二极管承担总电流的一半。这样它们具有较低的压降，可使总功耗降低大约 1W。
小结

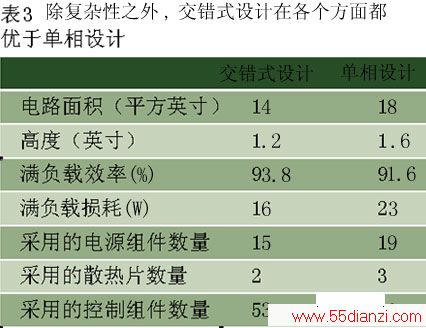

与降压稳压器一样，交错式升压设计的性能也优于单相设计。从表 3 中完整的单相升压设计与交错式升压设计的对比即可看出。交错式升压设计体积更小，效率更高。这是因为它能减少输出纹波电流，使得输出电容数量显著降低，从而降低了成本与功耗；它还能减少电感的蓄能要求，这表示电感磁线圈的体积、高度与热损耗都会降低。多相方法可使总功耗降低 30％，同时将热量分散至较大电路板面积，从而实现更完美的热管理。多相设计必须测量与平衡每个相位的电流大小，因此它确实会增加电路的复杂性，这从可控制组件的数量就能看出。
