在数字电路的设计中，供电电压大多以5V、3.3V居多，而电源输出的电压一般都是12V。要产生5V、3.3V就要用到DC-DC电路。有时也有特殊情况需要一些高电压，例如高频头的调谐电压33V，这样就需要用一些芯片来完成电压提升的任务。本文中介绍一种利用12V转5V的DC-DC电路来产生33V的高频头调谐电压，从而降低产品成本。
升压原理
利用电路中已经存在BUCK方式的DC-DC电路产生的变换后的电压，与该电路产生的PWM脉冲连接，通过基准电压和PWM脉冲传输的电压叠加后，经过多个周期对储能电容进行充电储能后，得到基准电压与PWM的峰值之和的电压值，实现电压升压。
实例分析
在电路设计时所用到的DC-DC电压转换电路大多是BUCK式通过PWM（脉宽调制）来实现电压转换。这里以用12V转5V的DC-DC电路为例介绍一种升压电路。

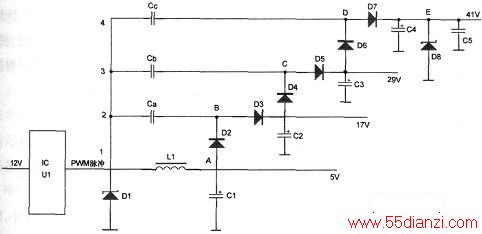

上如图，升压装置包括基准电压电路、第一升压电路、第二升压电路及第三升压电路。升压装置以DC-DC电路产生的5V电压为基准，经过每一个升压电路叠加PWM脉冲电压，提升电压，根据需要选择不同个数的升压电路，得到需要的高压。
上图所示的升压装置中，点1、2、3、4释是占空比一定的PWM脉冲的点，幅度为12V(如下图)。
基准电压电路包括肖特基二极管Dl、蓄流电感L1及电容Cl。基准电压电路与ICUl下部的DC-DC芯片连接。DC-DC芯片将12V直流电压通过Ul转换为PWM脉冲，PWM脉冲经过肖特基二极管D1及蓄流电感L1，再通过电容Cl滤波输出5V直流电压。此时上图中A点电压为5V。
第一升压电路包括二极管D2、隔直电容Ca、二极管D3及储能电容C2。二极管D2与基准电压电路的A点连接，将基准电压电路的5V电压在PWM脉冲为低时，通过二极管D2传输到B点。隔直电容Ca使PWM脉冲为高时，将12V电压传输到B点，并与在PWM为低时传输过来的5V电压叠加，通过D3对储能电容C2充电。
此时，B点的电压为基准电压电路输出电压和点2处相应的PWM脉冲为高时的电压之和，即以5V基准电压和幅度为12V的PWM脉冲的交流的电压之和。电容C2对5V基准电压和PWM脉冲传输的电压之和进行充电。电容饱和时，电容C2的电压为5+12=17V，即第一升压电路的输出电压为17V。
第二升压电路包括二极管D4、隔直电容Cb、二极管D5及电容C3。二极管D4与第一升压电路的输出端连接，将第一升压电路的17V电压通过二极管传输到C点。隔直电容Cb使PWM脉冲传输到C点。此时，C点的电压为基准电压电路输出电压和点3处相应的PWM脉冲电压之和，即以17V基准电压和幅度为12V的PWM脉冲的电压之和。电容C3对17V基准电压和PWM脉冲传输的电压之和进行充电。电容饱和时，电容C3的电压为17+12=29V，即第二升压电路的输出电压为29V。
第三升压电路包括二极管D6、隔直电容CC、二极管D7及电容C4。二极管D6与第二升压电路的输出端连接，将第二升压电路输出的29V电压通过二极管传输到D点。隔直电容Cc使PWM脉冲传输到D点。此时，D点的电压为基准电压电路输出电压和点4处相应的PWM脉冲电压之和，即以29V基准电压和幅度为12V的PWM脉冲的电压之和。电容C4对29V基准电压和PWM脉冲传输的电压之和进行充电。电容饱和时，电容C3的电压为29+12=41V，即第二升压电路的输出电压为41V。
第三升压电路的输出端连接有33V稳压管D7及滤波电容C5033V稳压管D7及滤波电容C5对第四升压电路输出的41V电压进行稳压和滤波后得到33V稳压电压。

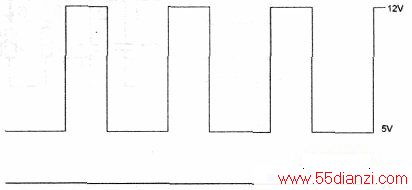

PWM脉冲经过电感Ll及二极管Dl和滤波电容后输出为稳定直流5V电压，供主板使用。5V电压同时经过二极管D2流向B点，此时2处的PWM波经过隔直电容Ca流向B点和5V电压叠加（叠加后波形如下图）。同时经过D3对电容C2充电，充电结束后，电压为12+5=17V。17V电压经过D4流向C点与3点流过Cb的PWM叠加对电容C3充电。当电容C3充满时电压为17+12=29V。同理得出E处电压为41V经过33V稳压管D7滤波电容C5后得到33V稳定电压，此电压可以用作高频头的调谐电压。
