1. 前言
新颖的双向高频环节逆变器[1、2、3]，具有双向功率流、高频电气隔离、拓扑简洁、两级功率变换(DC/HFAC/LFAC)等优点，特别适用于要求双向功率流的逆变场合[4]。以双向高频环节逆变器构成的交流UPS[5]。
本文主要开展新型的双向高频环节逆变器的控制策略、原理特性、关键电路参数设计准则、原理试验等研究。
2. 电路拓扑与控制策略
双向高频环节逆变器的电路结构，由高频逆变器、高频变压器、周波变换器等构成，如图1(a)所示，具有双向功率流、高频电气隔离、拓扑简洁、两级功率变换(DC/HFAC/LFAC)等优点。其全桥桥式拓扑，如图1(b)所示。

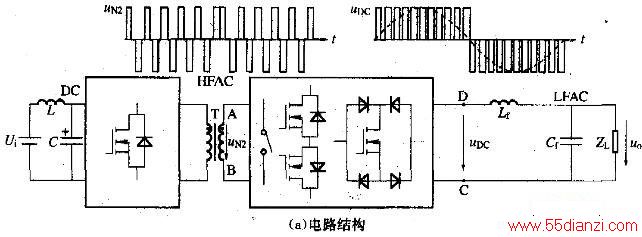

(a)电路结构

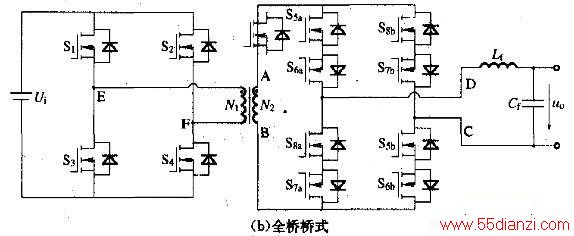

(b)全桥桥式
图1 电路结构与全桥桥式拓扑
双向高频环节逆变器可采用移相控制策略，原理波形如图2所示。采用移相控制策略，双向高频环节逆变器可实现周波变换器的零电压(ZVS)开关、输出滤波电感电流的自然换流、输出滤波器前端电压为单极性SPWM波。

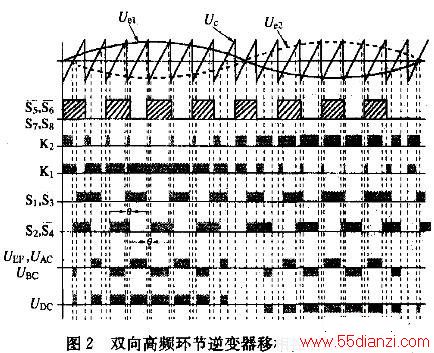

图2 双向高频环节逆变器移相控制原理图
3. 稳态分析
这里仅分析输出电压U0、输出电感电流ILf均大于零时一个开关周期内逆变器的稳态工作情况。在一个开关周期内，逆变器可分为十二个工作模式。其稳态原理波形和开关模态分别如图3、图4所示。

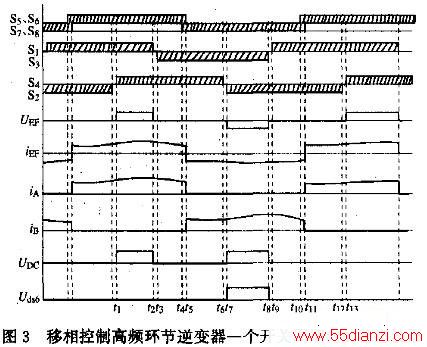

图3 移相控制高频环节逆变器一个开关周期内的稳态波形
t=t1～t2：t1时刻前，变压器原边绕组电压UEF为零，原边电流iEF经S1、D2流通。t1时刻，S4全电压开通，iEF经S1、D4流通;UEF=Ui;电感电流iLf(此时为iA)经S5 、S6流通;输出滤波器前端电压UDC=UAC=2N2Ui/N1;如图4(a)所示。
t=t2～t3：t2时刻，S1零电压关断;C1电压快速从零上升到Ui值，C3电压同时从Ui值快速下降到零;iEF经S4、D3流通;UEF=0;iLf经S5 、S6流通;UDC为零;如图4(b)所示。
t=t3～t4：t3时刻，S3零电压开通;iEF经S4、S3(和D3)流通;UEF=0;iLf经S5 、S6流通;UDC为零;如图4(c)所示。
t=t4～t5：t4时刻，S7、S8零电压开通;iEF经S4、S3(和D3)流通;UEF=0;iLf经S5 、S6流通;UDC为零;如图4(c)所示。
t=t5～t6：t5时刻，S5、S6零电压关断;UEF=0;iLf(此时为iB)经S7、S8流通;iEF反向经S3 、S4(和D4)流通;UDC为零;如图4(d)所示。
t=t6～t7：t6时刻，S4零电压关断;iEF经S3、D4流通;UEF=0;iLf经S7 、S8流通;UDC为零;如图4(e)所示。
t=t7～t8：t7时刻，S2全电压开通;iEF经S2、S3流通;UEF=-Ui; iLf经S7 、S8流通;UDC= UBC=N2Ui/N1;开关S6漏源电压UDs6= UBA=2N2Ui/N1;如图4(f)所示。
t=t8～t9：t8时刻，S3零电压关断;iEF经S2、D1流通;iLf经S7 、S8流通;UDC为零;如图4(g)所示。
t=t9～t10：t9时刻，S1零电压开通;iEF经S2、S1(和D1)流通;UEF=0;iLf经S7 、S8流通;UDC为零;如图4(h)所示。
t=t10～t11：t10时刻，S5、S6零电压开通;iEF经S2、S1(和D1)流通;UEF=0;iLf经S7 、S8流通;UDC为零;如图4(h)所示。
t=t11～t12：t11时刻，S7 、S8零电压关断;UEF=0;iLf(此时为iA)经S5 、S6流通;iEF经S1、S2(和D2)流通;UDC为零;如图4(i)所示。
t=t12～t13：t12时刻，S2零电压关断;UEF=0;iLf经S5 、S6流通;iEF经S1、D2流通;UDC=0; 如图4(j)所示。t13时刻,开始下一个开关周期。

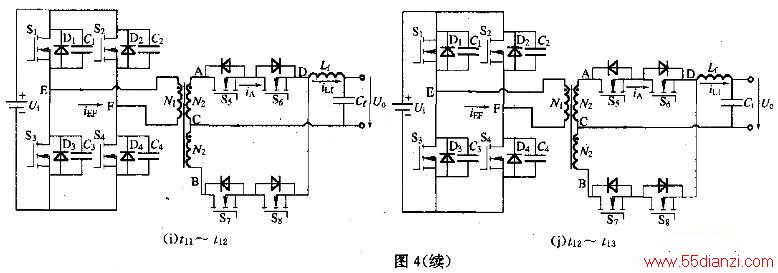

( i ) t11~ t12 ( j ) t12~ t13

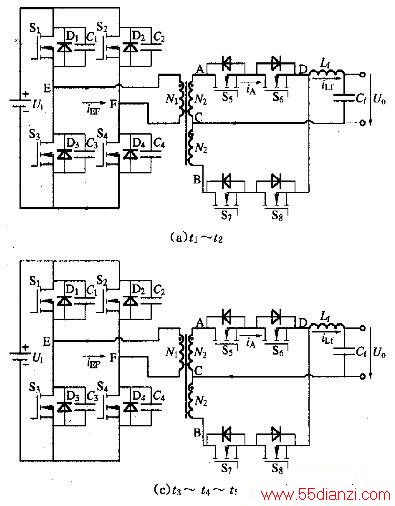

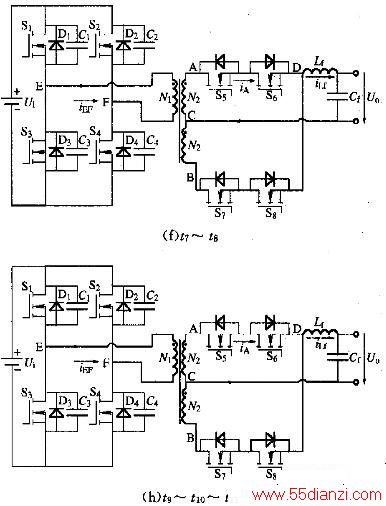

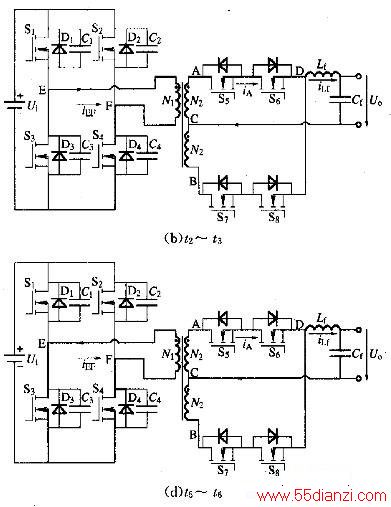

图4 移相控制双向逆变器稳态时的开关模态
4. 参数设计
1)输出电压Uo
移相控制时输出电压与输入电压之间的关系式为：
(1)
其中，D为有效占空比，RL为负载电阻，r为线路等效内阻。
2)高频变压器匝比N1/N2
由式(1)可得，高频变压器匝比N1/N2由式(2)决定：
(2)
式(2)中，DMAx为输出滤波器前端电压uDC的最大占空比，Ui,min为输入电压的最小值。
3)高频变压器原、副边绕组匝数N1、N2
高频变压器原边绕组匝数N1由式(3)决定：
(3)
式(3)中，Ton max为周期最大开通时间，S为磁芯有效截面积。由式(2)、(3)可得N2。
4)周波变换器实现ZVS的条件
为了确保周波变换器功率开关能够可靠地实现ZVS，周波变换器的换流重叠时间to必须满足：
(D/2)max≤0.5-toFs (4)
5)开关频率Fs
开关频率越高，高频变压器和滤波器体积、重量越小，但开关损耗增大，另外，开关频率还受式(4)的限制。因此，开关频率折衷选择为50kHz。
6)输出滤波器
随着输出滤波电容Cf的增大，输出电压uo的THD减小，但输出电流的无功分量和变换器的损耗增大。通常，Cf由式(5)决定：
Cf =
(5)
同样，随着输出滤波电感Lf 的增大，输出电压uo的THD亦减小，但系统的动态响应速度变慢。通常，Lf由式(6)决定：
