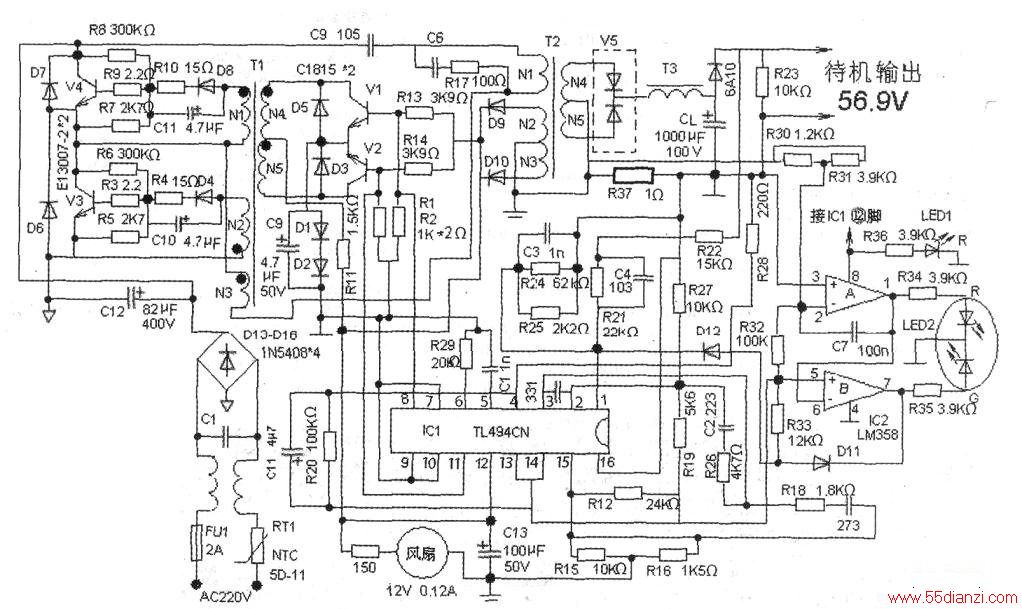

该充电器用于电动自行车电瓶充电。其电路结构的核心器件是IC1(TL494CN)，该器件具有推或拉两种输出方式。所谓全智能都是依赖TL494CN内在功能实现的，电路还采用运算放大器IC2(LM358)作充电与饱和状态指示控制。根据充电器实物，绘制出工作原理图如附图所示，并对其工作原理简析如下。
1．自激振荡工作原理
电路由三极管V3、V4；电阻R6、R8、R3、R9、R4、R10；二极管D4、D8；电解电容C9、CIO、Cll和振荡变压器Tl与T2的Nl绕组等组成。
当接通市电电网电压时，经整流滤波后的300V直流电压，先是经电容C9-T2的Nl→Tl的N3→V3的c极与R6→R3→V3基极，使V3正偏导通，这时C9被迅速充电。由于变压器绕组的互感作用，流经Tl的N3绕组的电流使N1感生上正下负的电动势，而N2绕组却感生上负下正的电动势，使V3截止、V4导通。这时C9充得左正右负的电荷就放电，其放电回路是：
C9左端（正极）→V4ce极→Tl的N3→T2的Nl→C9右端（负极）形成回路。在放电的过程中，流经TlN3绕组的电流方向与上述相反，那么Tl的Nl、N2所感生的电动势极性也与上述相反．从而使V4截止而V3导通。那么300V电压对C9又开始充电，如此周而复始自激振荡就形成了。
2．辅助电源电压产生
电路由T的Nl、N2、N3绕组；整流管D9、Dl0和滤波电容C13等元件组成。
当电路自激振荡一发生，就有交变电流流经T2的Nl绕组，在变压器绕组的互感作用下，N2、N3绕组感应出交变电压，经D9、Dl0全波整流，C13滤波，获得约20V（待充时实测为21.5V）辅助电源电压，为ICl(TL494CN)的(12)脚提供工作电源；同时经150Ω电阻限流为散热风扇供电；又经R36限流点亮LED1作电源正常工作指示。
3．他激振荡工作过程
电路由IC1、Tl、Vl、V2；电阻Rl、R2、R13、R14；二极管D1、D2等元器件构成。
当辅助电源电压一产生，IC1供电端(12)脚得电，由于死区控制端④脚电位通过电阻R28对地下拉为低电平。所以内部电路立即振荡工作，则⑧、(11)脚就有相位相差180°的脉宽信号输出，此信号分别加至激励管V1、V2基极：另外辅助电源由电阻Rll（限流）流经Tl的N4、N5绕组，分别加至Vl、V2集电极：同时辅助电源又经过R13、R14分别为Vl、V2基极提供偏置电压，那么Vl、V2工作条件具备而产生交替导通与截止（工作在推挽开关状态），形成强烈的激励振荡，经推动变压器耦合使功率变换开关管V3、V4基极分别得到相位相差1800的推动信号而转为强烈的他激振荡。
4．主充电电压的产生
电路由T2、V5、T3、CL和二极管6A10等元件构成。
当电路正常振荡工作时，T2的M、N5绕组就有交变电压产生，经肖特基二极管v5整流，又经T3和CL组成的倒“L”型滤波网络的滤波，输出48V主充电电压（空载实测为56.9V），对电动车电瓶充电。二极管6A10可防止电池极性接反，起到隔离作用。
5．充电自动控制原理
该电路主要由R37和IC1①脚与(16)脚内部比较器组成。
在充电饱和前，IC1(16)脚直接从电池负极检测信号，IC1①脚经电阻R21、R22降压从电池正极检测信号(IC1①、(16)脚是内部比较器同相输入端)，使IC1内部比较器检测电压随电池充电电压逐渐升高而升高。
通过误差比较器比较放大，其⑧、(11)脚输出的脉冲宽度就逐渐变窄，使开关管振荡逐渐变弱，那么功率变换电压就渐渐降低。
当电池饱和时，R37两端电压降增大到设定值，R37反馈给IC1的信号经内部比较器比较放大，那么⑧、(11)脚输出的脉冲变得很宽，继而功率变换电路振荡变得很弱，停止对电池充电或转为浮充状态。
另一方面，R37的电压降增大经电阻R28的反馈，IC1死区控制端④脚电位上升为高电平，IC1进入保护状态，从而封锁了正负脉冲信号输出，使功率变换电路回到自激振荡而停止充电，达到保护电池的自动控制功能。
6．指示灯状态显示原理
电路主要由运放IC2(LM358)；发光二极管LED2、LED1和部分阻容等元件构成。
只要接通市电，辅助电源就会经电阻R36限流，使LED1自始至终亮着。
在电池饱和之前，IC2的A比较器同相输入端③脚从R37右边取信号，其②脚经并联电阻R30、R31从R37左边取信号，那么③脚电平高②脚电平低，其①脚输出高电平，LED2红灯亮；这时，B比较器反相端⑥脚被①脚高电平制约，其⑤脚从IC1(14)脚获得基准5V电压（还是低于⑥脚），即⑥脚电平高⑤脚电平低，那么⑦脚输出低电平。
此低电平使Dll导通，经R33又把⑤脚电位拉低，钳住⑦脚输出的低电平，使LED2绿灯不亮，表示正在充电。
当电池饱和时，R37两端电压降上升到设定值，经IC1④脚死区控制，IC1停止脉宽信号输出，则功率变换电路就保持自激振荡。这时B比较器⑤脚电位为IC1(14)脚的基准电压5V，此5V电压经R32与并联电阻R30、R31分压，使A比较器②脚电位高于③脚，其①脚输出低电平，①脚低电平又制约了⑥脚为低电平。那么⑦脚输出高电平，使双色LED1绿灯亮、红灯灭，表示充电完成。
注：附表是充电器在待机状态下，对IC1、IC2实测的电压值，测试万用表型号为TU55，其参考端为二次地。
