TLVI-50A型自动脉冲快速充电机原理分析

TLVI-50A型自动脉冲快速充电机原理分析

点击数:7732 次   录入时间:03-04 11:33:32   整理:http://www.55dianzi.com   充电电路技术

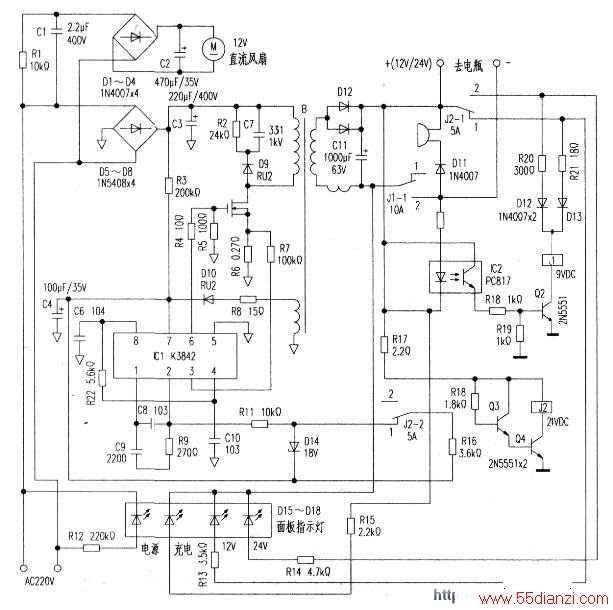

  TLVI-50A自动脉冲快速充电机具有反接保护,短路保护,12V/24v自动切换,自动识别,自动调节充电电流,充电效率高,特别对硫化电池具有修复功能,以延长电池的使用寿命。电路图如下图所示。

  电路分析

  1.输入电路

  市电输入,一路经C1降压后送人由D1-D4组成的桥式整流输出12V直流电压,驱动风扇对整机进行散热。另一路经D5-D8组成的桥式整流电路进行整流,C3滤波输出300V电压,为主机供电。

  2.自激振荡

  300V直流电压一路经开关变压器初级绕组送到开关管Q1漏极,另一路通过R3降压后送到K3842(7)脚,并对C4进行充电。当C4两端电压达到16v时,K3842(7)脚内基准电压发生器产生5V基准电压。这时内部振荡器起振。本机采用PWM控制脉冲宽度来调整输出功率。(8)脚输出5V基准电压,并对C6充电。此时(4)脚为低电平,(6)脚输出驱动电匪。

  开关管Q1导通,开关变压器初级有电流流过。产生上正下负的感应电动势,与此同时。正反馈绕组也产生上正下负的感应电动势,经D10整流。C4滤波后得到16V的电压加到K3842(7)脚,为(7)脚提供稳定电源电压。初级储能电感在开关管截止期间,使次级产生上正下负的感应电动势,D12正向导通,输出直流电压。

  3.12V充电

  当将12V电池接到输出端时。因D12反向截止,12V电压一路送到IC2(1)脚和(3)脚,使IC2内部光电二极管发光,使(4)脚输出高电位,经R18和R19分压使Q2导通,J1线圈得电主触头吸合,接通充电回路。另一路经R17为Q3、Q4集电极供电,又经R18为Q3提供基极电压。但因J2为24V继电器,主触点不吸合。此时J2—1常闭触点使12V充电指示灯发光;J2—2触点从IC1(7)脚取样,经R16降压后送到IC1(2)脚,因此时(7)脚电压为16V,使(2)脚电压高于2.5V,开关脉冲脉宽增大,输出14V电压为电瓶正常充电。

  4.24V充电

  当将两只12V电池(或24V电池)接到输出端时,D12反向截止,24V电压一路送到IC2(1)脚和(3)脚,使IC3内部光电二极管发光。(4)脚输出高电位,经R18和R19分压使Q2导通,J1线圈得电主触点吸合,接通充电回路。另一路经R17为Q3、Q4集电极供电。叉经R18为Q3提供基极电压,Q3与Q4组成达林顿管,Q4导通,J2线圈电压为24V,主触点吸合。J2-1动触头与2接通,经R14降压使24V充电指示灯发光。J2—2动触头与2接通,切断R16。

  由D14稳压后通过R11调节IC1(2)脚电压,但此时(2)脚电压较低,开关脉冲脉宽减小。频率升高。初级储能增大,次级感应电动势增大。输出电压为28V左右。给24V电池正常充电。

  5.反接保护电路

  若因操作失误将电池接反时。D11导通,蜂鸣器鸣叫,警告操作者操作错误。男一方而。反向电压使IC2中发光二极管反向截止。J1线圈不能得电,主触头不吸合,充电无效,保护充电设备。

  6.短路保护电路

  因操作失误将输出线短接时。即使充电机已通电。但因J1主触点J1—1处于原位(常闭1)。接线夹子负极与整流输出负极断开。充电机次级为空载状态。电路中无电流。保护了充电机的安全。
