基于LM25037的高效便携式车载逆变电源设计

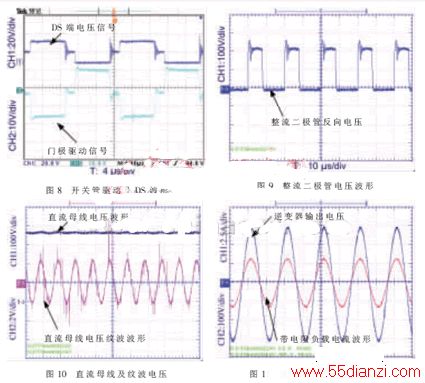

    在输入电压Vbat=12 VDC，满载时输出功率Po=500 W的电阻性负载情况下测得如下波形，其中图8为正激变换器开关管驱动及DS的电压波形。可以看出，由于箝位电容的吸收作用，推挽正激变换器关断时Vds的电压尖峰大大减小。图9为加入CDD吸收电路后整流二极管承受的反向电压波形。可以看出箝位电路有效地抑制了二极管的反向恢复，减小了电压尖峰及反向恢复损耗。图10为满载时直流母线电压及其纹波波形，满载时直流母线电压纹波峰-峰值约为4 V。图11为满载时，逆变器输出的电压、电流波形，经过分析得出，输出电压波形的谐波THD为0.97%，满载时的效率为85.7%。

    本文提出的基于LM25037便携式车载逆变电源，经过实验验证具有电能利用率高、THD低、外围电路简单、工作稳定可靠等特点，在便携式电源中具有一定的应用价值。
