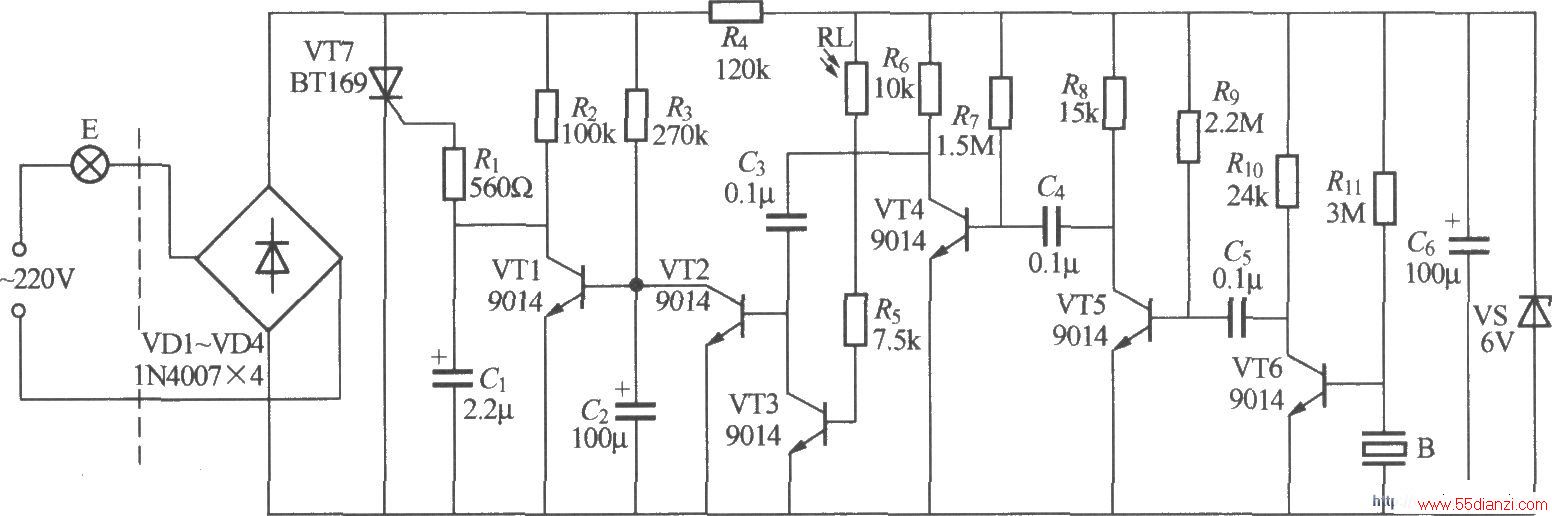

如图所示是一个用压电陶瓷片作声一电换能器的声、光控楼梯走道延迟照明开关，由于压电陶瓷片对声音信号感受灵敏度低于驻极体电容话筒，所以音频放大器使用VT4～VT6三级电压放大，以提高开关对声音的反应灵敏度。电路的延迟时间主要由R3、C2决定，图示数据约1min。
本文关键字：开关 楼梯 声控开关电路，电器控制 - 声控开关电路
