非二线制声光控楼梯延迟开关电路(1)

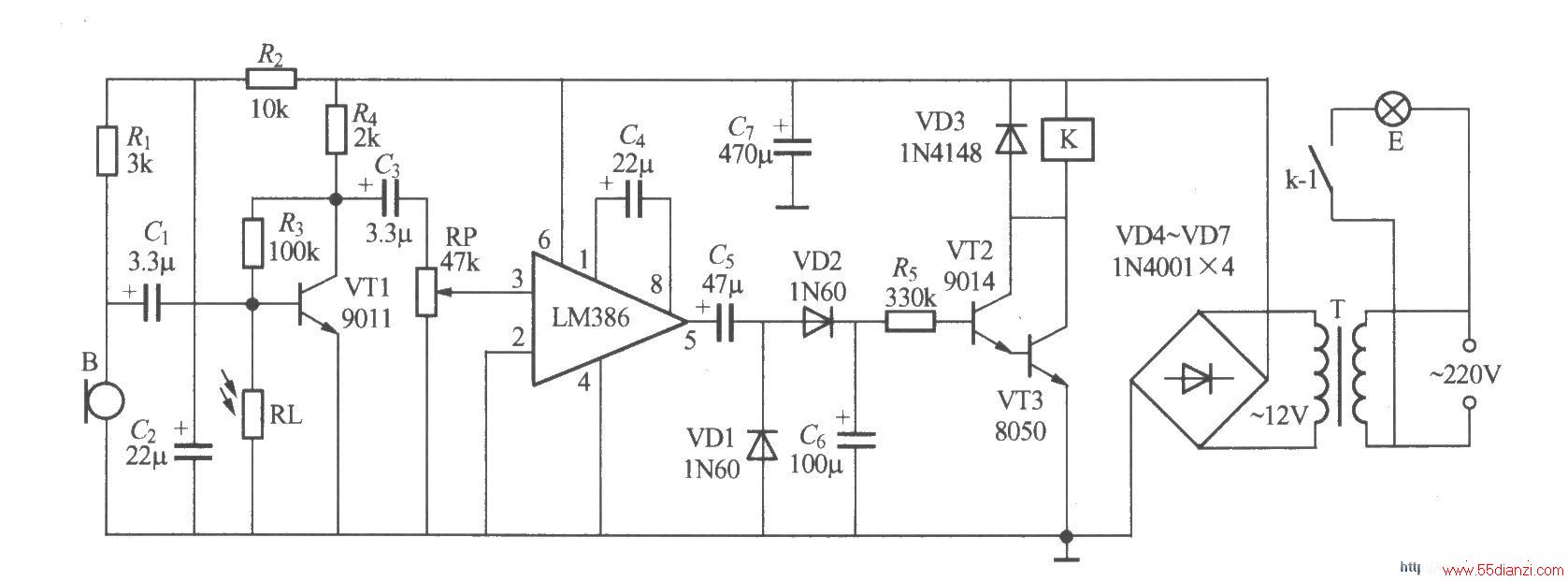

采用二线制接法，即开关对外仅两根引出线，安装非常方便。如图所示的非二线制接法的声、光控延迟灯，虽然安装时比较麻烦，但工作可靠性都很好，在某些场合还是相当有用。图中，K可采用JZC-22F、DC12V小型***率电磁继电器，T采用220V/12V、5VA小型优质电源变压器，其他元器件要求如图所示。
