声控光敏延时开关电路

    声控光敏延时开关是一种用于楼梯、走廊、公厕等场合的照明开关。这种开关在白天呈关闭状态，夜晚只要有响声便可开启，延时45S后又自动关闭。其电路如下图所示。

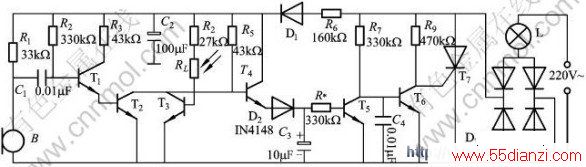

声控光敏延时开关电路原理图

      白天光敏电阻RL受光照呈低阻状态，使半导体管T3导通，T4、T5截止，T6导通，晶闸管截止，灯泡L处于熄灭状态。由于晶体管T3一直处于导通状态，因此不管有什么声音，灯泡L都不会点亮。

    夜晚光敏电阻无光照，内阻增大，使T3处于截止状态，若无声响，则电路仍不通，灯不亮。当有声响时(如人的脚步声、拍手声、关门声等)，话筒B接受声响信号并转换为电信号，经T1、T2放大后，使T4导通，电源经T4、D2给电容C3迅速充电，并使T5导通，T6截止，触发晶闸管T7导通，点亮灯泡L。声响消失后，由于C3慢慢放电的作用，使T5延时约45S转为截止状态，并使T6导通，晶闸管T7截止，灯泡熄灭。
