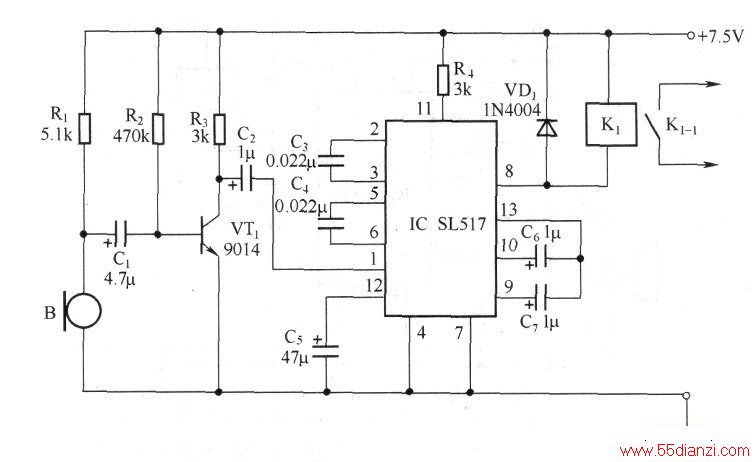

实用声控电路如下图所示。该电路形成的声控开关的执行器件为继电器K1，利用它的常开触点可对电灯、电机及其他家用电器的电源进行控制。操作者只需在5～6m远的地方，用拍手声即可达到控制的目的。如果操作者再次拍手，则继电器K1则会释放，中断控制。
电路中的B为驻极体电容话筒，作为声波传感器使用，当有声音作用时，它便会将声波转换为电信号输出。该电信号经VT1放大后去触发声控开关SL517工作。IC的①脚是控制信号输入端，输入的信号被内部放大后，去触发双稳态电路工作。电路中的C6、C7为耦合电容，放大后的信号通过它们送往双稳态的触发端⑩和⑨脚。电路内部的双稳态电路被触发后，其输出端Q控制内部缓冲驱动器半导体三极管，使三极管导通或截止，去控制继电器K1的吸合及释放，达到控制的目的。C5是内部放大器电源退耦滤波电容。
