气哨声控开关由于使用方便、节约能源在家庭中使用越来越普遍，所以了解其原理对维修者有一定价值。

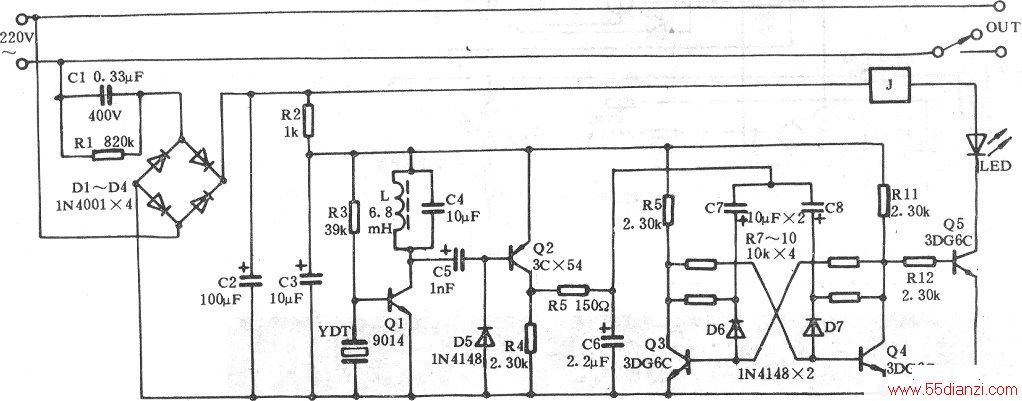

该开关由气哨及声控开关组成，声控开关电路见下图，主要分为电源、声控触发电路、双稳态电路和驱动控制四个部分。
电源为电容降压、桥式整流和RC滤波方式，使用RC滤波是为提高声控触发电路及双稳态电路的稳定性，防止误动作。
声控触发电路用φ10mm压电陶瓷片作为传声器，当捏挤气哨时产生与L、C4谐振频率相同的亚超声波(频率约19kHz)，从而使电路谐振，Q1的集电极电位下降，产生一触发脉冲，再由02进行放大和滤波，以提高电路的灵敏度和稳定性。
双稳态电路为常见分频电路，利用脉冲触发使Q4（或Q3）由导通（截止）转变为截止（导通），使电路翻转产生控制电平。
驱动电路由Q5来完成，进行开关电流放大，并使继电器断开或吸合，同时此电流还驱动LED揭示开关状态。
使用中常遇到的故障是LED常亮，即开关一直处于开状态，拆开后发现压电陶瓷片引线脱掉一根，同时继电器触点粘连，重新焊接引线，用改锥轻轻撬开继电器触头，发现有热熔痕迹，用细砂纸磨好触头，并用酒精清洗后通电测试，继电器有动作但不能完全吸合，这是由于电压过低造成的，主要是由于降压电容的容量下降，试在降压电容上并联一只10μF/600V纸介电容，再接电测试正常。

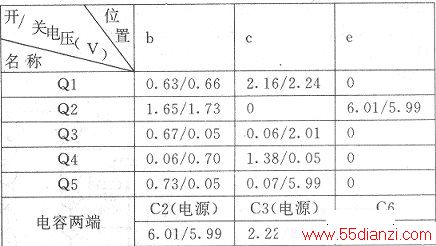

电路正常工作时各三极管的电压值见下表，维修时可以用直流稳压电源(6V)代替工作电源以保证维修中的安全。
