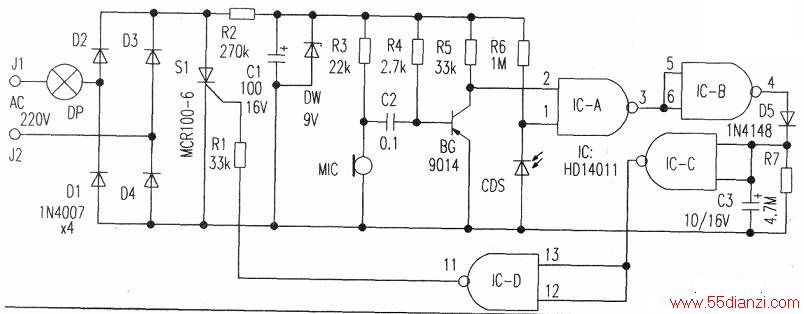

电路工作原理如下:控制电路和灯泡串联接入市电。220V交流电经D1~D4整流,R2限流,C1滤波,DW稳压。
控制电路主要由一片四2输入与非门4011完成。当有声音输入时,驻极体话筒MIC内阻减小,C2左端对地(电源负端)电压下降。由于电容两端电压不能突变,C2右端对地电压也同时下降,使得BG管截止,IC的②脚上升为高电平。此时如果光敏电阻CDS处于截止状态(无光照),IC的①脚为高电平,则IC的③脚输出低电平,该电平经IC-B反相,④脚输出高电平经D5对C3充电。当C3达到IC的翻转电平时,IC-C输出低电平,经IC-D反相,11脚输出高电平经R1限流去触发单向可控硅MCS100—6,使得流经D1~D4的电流增大,点亮了串接在供电回路中的灯泡。
当CDS有光照时,lC的①脚是低电平,此时无论②脚电平怎样变化,lC的③脚输出都是高电平,则IC的④、⑩脚也都是低电平输出,可控硅截止,实现了光控。
调整R7和C3的值可改变灯亮延时时间。
