PCS 7中顺序功能图SFC编程常见问题集

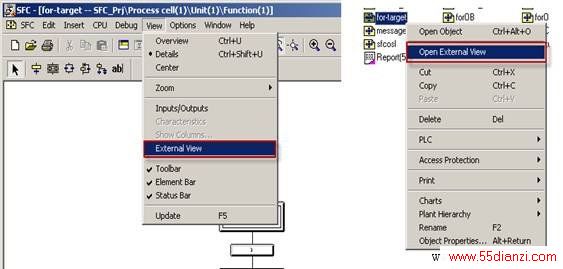

图12如何调用SFC chart的外部视图

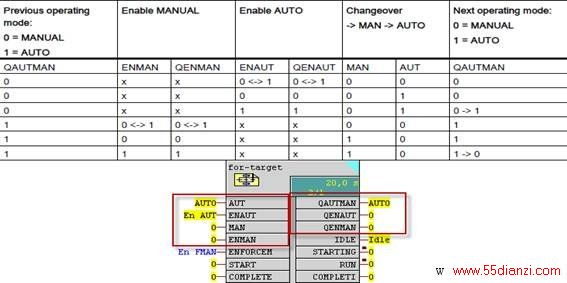

SFC chart与控制模式相关的外部视图IO如下图13所示，表格显示了手动模式和自动模式输入/输出IO的对应关系。从手动模式切换到自动模式要求ENAUT=1和AUT=1，且MAN=0。注意：AUT和MAN不能都=1，否则会提示LI_ERR错误，无法实现模式切换。

图13手动模式和自动模式切换

问题7. 如何让CPU启动后SFC chart就运行？CPU重启后SFC chart能否继续执行？

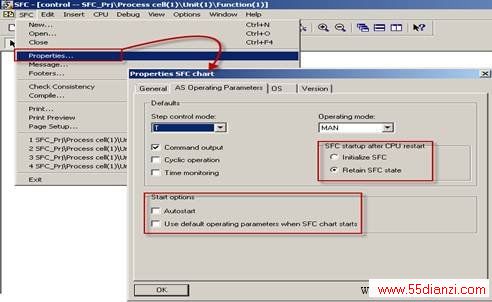

在SFC chart的属性中可以设置启动选项和CPU重启后SFC chart的运行方式。如下图14所示：

图14 SFC chart 属性
·         Autostart：CPU启动后SFC chart是否自动启动。不勾选时CPU启动后SFC chart处于“Idle”状态，勾选后CPU启动以后SFC chart自动进入“Starting”状态。
