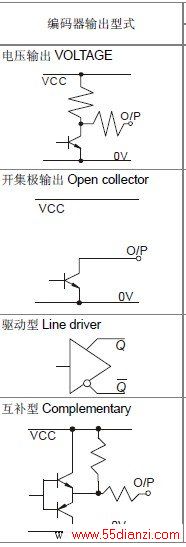

编码器输出的接线方式有:电压输出、集电极开路输出、差分输出、互补输出,如图所示。
哪位老师能点资料呀(这几种输出的接线图,接到PLC里该怎么接)谢谢。
答:1、集电极开路输出是以输出电路的晶体管发射极作为公共端,并且集电极悬空的输出电路。一般分为NPN集电极开路输出(见图1)和PNP集电极开路输出
2、电压输出是在集电极开路输出的电路基础上,在电源间和集电极之间接了一个上拉电阻,使得集电极和电源之间能有一个稳定的电压状态
3、互补输出是输出上具备NPN和PNP两种输出晶体管的输出电路。根据输出信号的[H]、[L],2个输出晶体管交互进行[ON]、[OFF]动作,比集电极开路输出的电路传输距离能稍远,也可与集电极开路输入机器(NPN、PNP)连接。
4、线性驱动输出是采用RS-422标准,用AM26LS31芯片应用于高速、长距离数据传输的输出模式。信号以差分形式输出,因此抗干扰能力更强。输出信号需专门能接收线性驱动输出的设备才能接收。
