PLC采用定时器和计数器组成的长时间延时电路

采用定时器和计数器组成的长时间延时电路，如图4-50所示。

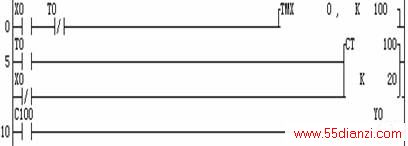

图4-50长时间延时电路

当输入X0端接通T0开始计时，经过10s后，T0的常开触点闭合，计数器CT100减1计数一次，与此同时T0的常闭触点打开使T0线圈断电，导致T0复位，即T0常开触点打开常闭触点又闭合，T0重新计时。10s后T0触点再次动作，如此循环……。当CT100计数器经过10s×20＝200s后，计数器CT100有输出，C100常开触点闭合，输出Y0接通。显然，输入X0接通后，延时10×20s输出Y0。
