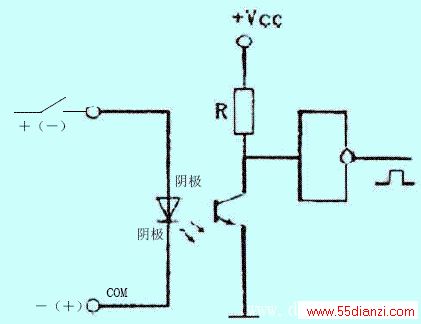

从图中可以看出,要想让PLC的某个输入端有输入,光电耦合的发光二极管两端必须形成回路,即:COM端接“+”时,输入必须引入“-”电平(共阳极);COM端接“-”时,输入端必须引入“+”电平(共阴极)。
二、PLC输入外部电路的形式
PLC输入外部电路的外部节点形式共分为以下三种:
1、无源节点输入,即:开关节点输入。
2、NPN和PNP节点输入
3、二极管输入
下面,就这三种节点输入的形式及接线方式简单说明一下。
1、无源节点输入(开关量输入)
此种节点形式是PLC输入用的最多的一种形式。使用此种形式时,只要注意PLC的输入公共端是共阳极还是共阴极就行了。如为共阳极,则通过开关节点引入的应该是负极,如为共阴极,则经过开关节点引入的应该是正极。如下图所示(括号内为共阳极时):
2、NPN和PNP节点输入
一些传感器或接近开关的输出节点是NPN或PNP节点形式。这时,做为PLC的输入是选NPN还是PNP节点,一方面要看要看PLC的接线形式而定,另外还要看传感器或接近开关的接线形式。下面举例来说明:
如下图所示,传感器的输出是NPN形式的。从图中负载接线可知,传感器动作时,输出0V(黑线④处)。这就要求,PLC的公共端(COM)是正极。因此,对于此线路,当PLC的公共端接(CON)正极时,PLC的输入就只能用NPN形式。
下图正好相反,当传感器动作时,其输出为正极(黑线④处)。此时,就要求PLC的公共端(COM)接负极。因此,对于此线路,当PLC的公共端接负极时,PLC的输入就只能用PNP的形式。
