一、概述
现代制造业设备日益复杂，自动化程度越来越高，对于PLC用户程序，设备管理人员一般不需要修改，只是借助其进行设备管理。目前多数PLC生产厂家提供的PLC仿真软件在企业设备管理中主要有以下作用：①电气技术人员在原控制系统基础上对设备进行二次开发、技术改造、升级的仿真调试。②电气维修人员可先在Pc机仿真运行分析PLC用户程序，在短时间内熟悉设备动作的电气控制原理，为快速定位、排除设备故障奠定坚实基础。③设备操作人员在Pc机模拟仿真HMI操作控制信号，快速掌握设备操作。企业使用PLC仿真软件，PC／PG不需要连接任何实物硬件，在脱机状态下模拟现场设备运行效果，降低人员培训和设备维护成本，设备操作安全、简单。
中国南车资阳机车有限公司锻压分公司从德国SMS EU—MUCO Gmbh公司进口的1台SPKAS000型高能螺旋压力机锻压设备，控制系统主机采用$7--400 PLC。控制系统庞大，逻辑关系复杂，有近千个输入、输出点。笔者使用S7一PLCSIM仿真软件对相关人员进行了技术培训。
二、S7-PLCSIM V5.2仿真软件使用
S7一PLCSIM与STEP 7软件集成在一起，代替PLC硬件仿真运行用户程序，可模拟PLC绝大多数功能：①模拟PLC过程映像输入输出。通过在仿真窗口改变输入变量的ON／OFF状态，控制程序运行，观察输出变量状态，监视用户程序运行结果。②监视定时器和计数器，通过程序自动运行或者手动复位定时器。③模拟对位存储器(M)、外设输入(PI)、外设输出(PQ)以及存储在数据块中数据(如DBI．DBX0．0)的读写。④在没有面板情况下，和PROTOOL、WINCC、FLEXIBLE等联机通信，模拟调试画面。
1．S7—300／400 PLC的仿真
通过仿真运行。可以像操作实物开关一样预置输入状态。监控逻辑输出，主要操作步骤如下。
(1)在PC／PG机安装STEP 7 V5．2编程软件、S7一PLCSIMV5．2仿真软件。
(2)启动STEP 7编程软件，打开需要仿真的S7项目。依次进入“开始-*SIMATIC—IDS_SN_S7TGTOPX．EXE”，启动SimaticManager管理器，点击工具栏“打开”图标，出现打开s7项目对话框(图1)。从列表框或点击Browse按钮选择需要打开的S7项目，本例从列表框选择“前桥生产线”项目，点击OK按钮，完成项目选择。点击项目前面的+符号，展开后的项目见图2。
点击Simatic Manager工具栏“仿真”图标，自动建立STEP7与仿真CPU的连接，自动启动S7-PLCSIM V5．2仿真软件。此时仿真PLC的CPU处于STOP模式，仿真PLC的电源处于接通状态，扫描方式为连续扫描。

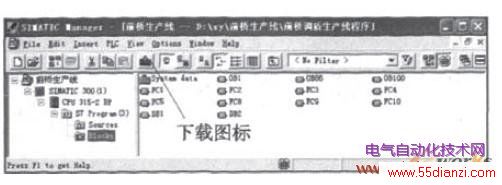

(3)在Simatic Manager管理器点击打开项目的“Blocks”对象，所有块将出现在右边窗口，然后点击工具栏“下载”图标(图3)。此时所有块被下载至仿真PLC，下载过程中会出现装载系统数据对话框，选择默认操作即可。下载完成将仿真PLC的CPU置于RUN或RUN—P模式，即可使用变量表和程序状态等方法监视、修改变量，分析程序运行。
2．和PROTOOL联机通信
采用“PROTOOL集成在STEP 7”的集成模式模拟，既便于画面调试，操作者也可在脱机情况下模拟设备操作，减少实际使用设备时的误操作。ProTool／PRO RT并不支持所有操作面板和触摸屏的仿真，一般只有TPl70MOP270／MP370等基于Windows的设备才可用RT模拟，而OPT／TP27／OP37等基于文本或图形的较老设备，则不能直接用RT模拟，需要先将其转换成基于Windows的设备再进行RT模拟。下面以OP270为例，介绍实现s7一PLCSIM和PROTOOL联机通信对画面模拟仿真的具体步骤。
(1)在PC／PG机安装STEP 7 V5．2编程软件、S7一PLCSIMV5．2仿真软件、PROTOOL V6．0 SP2面板组态软件。

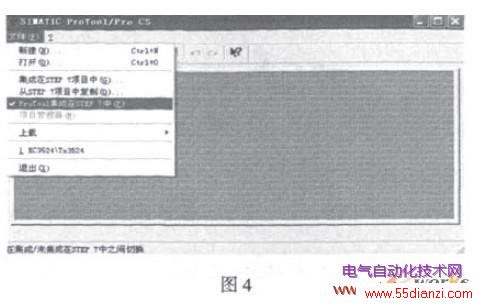

(2)运行PROT00L厅RO cs软件，选中“文件----PROTOOL集成在STEP 7中”选项(图4)。
(3)同仿真操作步骤(2)。

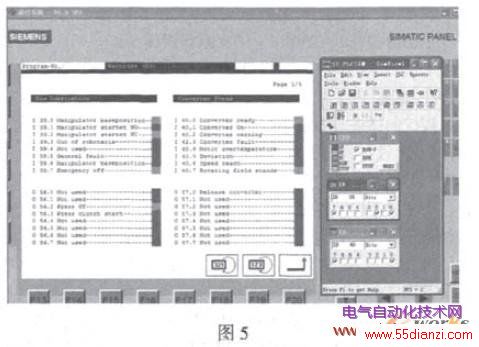

(4)在Simatic Manager管理器选中打开项目的“Blocks”对象，将所有块下载至仿真PLC，下载方法同仿真操作步骤(3)。下效果见图5，如在仿真窗口改变输入视图对像IB39、IB40信号载完毕将仿真PLC的CPU置于RUN或RUNP模式。
(5)在Simatie Manager管理器打开需要仿真的HMI面板件一样。(0P270)，此时PROTOOL／PRO CS自动打开，对面板进行一次参考文献编译，确保编译结果无误。S7—300／400 PLC应用技术。
(6)在PROTOOIJPRO CS菜单，点击“文件一测试一启动W09．07-08运行系统”选项，即可通过图4 PLCSIM和HMI联机通信。仿真状态，则组态画面对应信号状态也改变，运行效果和操作实际硬件一样。
