两台西门子PLC之间的MODBUS无线通信

在工业现场可能会遇到这样的情况，分布在不同地方（车间、控制室场所等）的PLC之间需要进行远程相互控制，通常是采用RS485总线，通过MODBUS协议完成此功能。

如果现场布线不方便的话，也可以采用无线方式进行通信。这里以达泰DTD433无线模组和西门子S7_200为例进行说明。

一、两台S7_200 西门子PLC之间的远程控制

实现的功能：

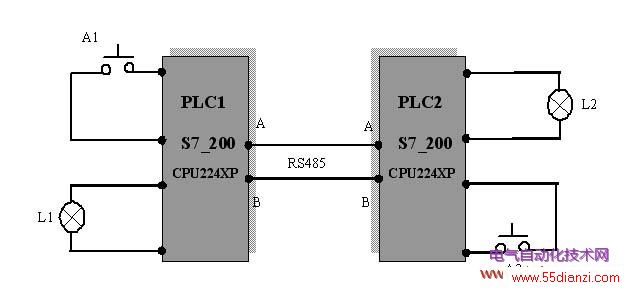

• PLC1的8个开关量输入，I0.0~I0.7与PLC2的开关量输出Q0.0~Q0.7一一对应，也就是说上图中的A1开关按下时，PLC1的开关量输入I0.0闭合，PLC2的输出继电器触点Q0.0导通，L2点亮。
• PLC2的8个开关量输入，I0.0~I0.7与PLC1的开关量输出Q0.0~Q0.7一一对应，也就是说上图中的A2开关按下时，PLC2的开关量输入I0.0闭合，PLC1的输出继电器触点Q0.0导通，L1点亮。
• PLC1与PLC2之间的通信是通过S7_200 CPU22XP的Port0通信口的RS485总线连接的，其中采用了Modbus协议。

二、西门子PLC通信中的Modbus协议编程方法

假设把PLC1作为主站，PLC2作为从站，分别编写主站和从站程序，主要掌握以下要点：

Modbus 主站读写程序

• Modbus RTU主站功能是通过指令库中预先编好的程序功能块实现的，该库只针对Port 0口有效；

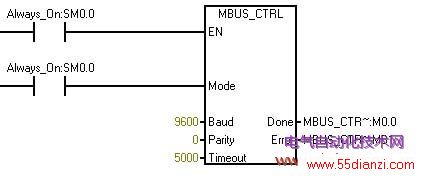

• 在程序中插入MBUS_CTRL指令，并在每次扫描时执行MBUS_CTRL。您可以使用MBUS_CTRL指令初始化或更改Modbus通讯参数。

• Modbus RTU主站使用了一些用户中断，在用户程序中不能禁止中断；

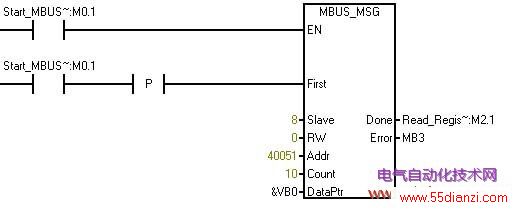

• 读取从站数据在程序中插入MBUS_MSG指令，注意从站地址设置用一致；
• 该例程访问的为一个从站，若访问不同的从站，可通过改变从站地址来实现。

Modbus 从站读写程序

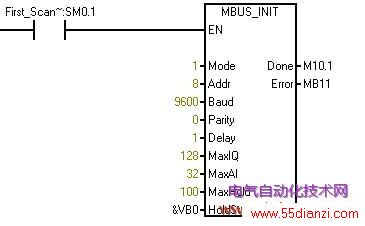

• 在第一个循环周期内插入MBUS_INIT指令初始化Modbus从站协议：

Mode:       模式选择，启动/停止MODBUS，1=启动；0=停止

Address:     从站地址，MODBUS从站地址，取值1~247

Baud:       波特率，可选1200，2400，4800，9600，19200，38400，57600，115200

Parity:       奇偶校验，0=无校验；1=奇校验；2=偶校验

Delay:       延时，附加字符间延时，缺省值为0

Done:        初始化完成标志，成功初始化后置1

Error:        初始化错误代码

• 在本例子中，设置从站地址为8，Port0 通讯波特率为9600bps，无校验；
• 本例子中Modbus RTU 从站指令使用的库存储为VB2000---VB2779，这段寄存器地址不能再被程序中的任何指令使用，包括MBUS_INIT 和MBUS_SLAVE 指令在内。

• MBUS_SLAVE指令被用于为Modbus主设备发出的请求服务，并且必须在每次扫描时执行，以便允许该指令检查和回答Modbus请求。在每次扫描且EN输入开启时执行该指令。

三、无线Modbus通信的实现方法

    以上说明了采用有线RS485总线实现多台PLC之间的远程控制方法，有时由于现场条件的限制，重新布设通信线路很不方便，例如山上与山下，或者横跨马路的情况，尤其对于工程改造项目二次布线几乎是甲方无法接受的。在这种情况下，可以采用DTD433无线通信模组代替通信电缆，实现起来非常方便，不需要编程。
