三菱PLC与西门子触摸屏组态

1.选择串口通讯父设备：通讯口：（三菱）COM1,数据位0-7位，校验选择：偶校验。
（西门子）COM1,数据位 8位。校验选择：偶校验。
2.选择型号匹配的PLC（三菱：FX1N 或2N）（西门子：S7209PPI)

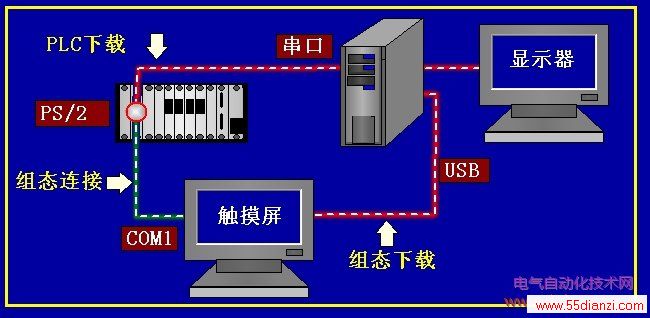

3.线路连接：串行口和PS/2口连接微机和PLC(调试PLC）；
连接MCGS触摸屏与PLC(组态），
USB口连接电脑和MCGS触摸屏。
4.三菱PLC在GX软件下编程：包括文件菜单下的：选择PLC型号，编辑编译程序，下载程序。
西门子PLC在STEP-7软件下编程：波特率选择：9600或19200，注意：波特率和地址统一。
