PLC的脉冲输出电路控制原理

PLC的脉冲输出电路控制原理

点击数:7701 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   PLC工业控制

  控制要求:每按一次按钮,继电器M103只接通一个扫描周期,输出继电器YO01就改变一次状态。

  控制原理:a图:当XOOO第一次接通时,第一个扫描周期中,因为M104尚未得电,其常闭触点闭合,所以M103得电,其常开触点闭合,又因为YOOO未得电,其常闭触点闭合,所以YOOO得电;而在第二个扫描周期中,因为M104得电,其常闭触点断开,所以M103失电,其常闭触点闭合,又因YO01得电,YO01常开闭合,所以YO01保持得电,即使当XOOO断开,也一样。当XOOO第二次接通时,M103同样只道通一个扫描周期,而这一次因为YO01事先得电,而失电。因此,XOOO每接通一次,M103就道通一个扫描周期,YO01的状态就改变一次。

  b图的前部分直接用脉冲指令来使M103接通一个扫描周期,后部分原理同a图。

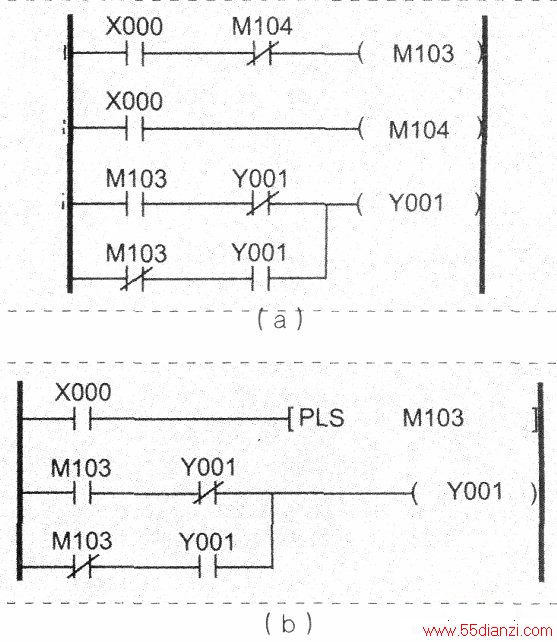

  梯形图:

PLC的脉冲输出电路控制梯形图
