MITSUBISHI PLC是三菱公司生产的可编程序控制器，由于该产品体积小，结构紧凑，性能可靠，易编程，系列全（根据被控对象的复杂程度，选用相应容量的PLC）等优点，而被广泛应用于各种场合和生产过程的现地控制中，可实现开关量采集、输出，模拟量采集和输出等功能。在实际应用中，有时往往需要实现远方控制和监视，因此PLC的长距离通讯问题具有实用性。这里介绍两种PLC远距离通讯方法。
我们先来分析一下PLC的特性。
一、FX2系列PLC通讯接口的物理特性
PLC装置上带有一个25针RS-422编程口，该口主要用于对PLC进行编程和调试。接口如示：
图1
端口信号定义如下：
RXD：接收数据（Received Data)
TXD： 发送数据 Transmitted Data)
DTR： 数据终端准备就绪（Data Terminal Ready)
DSR：数据装置就绪（Data Set Ready)
PWE: PLC数据接收允许

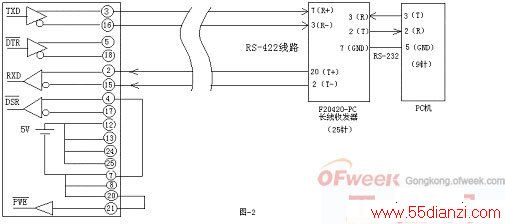

在用PC机或便携机对PLC进行编程和调试时，必须用一根专用通信电缆与之通信，当编程调试结束后，该口即处于闲置状态。要想实现PLC长距离数据通讯，一种方法是采用PLC通讯扩展模件，这要增加额外的开销，另一种方法就是利用其自身的编程口，也能达到同样的效果，同时可节省开销。出于保密等某种因素，PLC编程电缆的接口电路部分用强力胶密封，用户无法查看。通过对其接口的分析和试验，找到了用四线制方式实现PLC通讯的连接方法，即用PLC的4个引脚RXD（R+、R-）、TXD（T+、T-）经长线与PC侧的长线收发器相连接，通过长线收发器把信号转换为RS-232后与PC的串口相连。其接口如图2如示。
应当指出的是为了使PLC始终处于“数据装置就绪”状态，我们人为将4脚和7脚短接，同样为了使PLC能接受主机的命令，也将21脚和20脚短接。
在实际应用中，PC机通常要与若干个PLC通讯，单个串口是实现不了的，此时需扩展端口来实现。选用MOXA Intellio C218 Turbo 系列串口卡带Opt8F连接盒可实现与8个PLC相连。
Opt8F 是一个8串口RS-422、DB25孔式连接盒，带光电隔离 。信号定义: TxD+(3)/-(16), RxD+(2)/-(14), GND(7) ，具备LED可监看每个串口的TxD, RxD ；含1.5m DB62转DB62接头的电缆线，光电隔离最大可达500V ，数据传输速率: 50 bps ~ 115.2 Kbps。

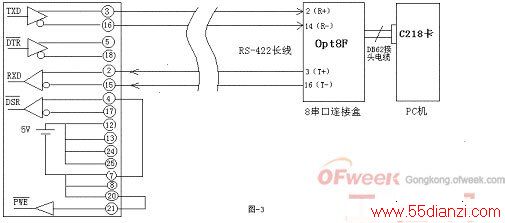

硬件连接如图所示：
如果PLC超过8个，可再扩展一块C218卡。
这里，也可以选用MOXA系列C168卡，不过它的8串口是RS-232口，需外加长线收发器将 RS-422转为RS-232后才能连到8串口上，连接方式同图-2。
MITSUBISHI PLC是三菱公司生产的可编程序控制器，由于该产品体积小，结构紧凑，性能可靠，易编程，系列全（根据被控对象的复杂程度，选用相应容量的PLC）等优点，而被广泛应用于各种场合和生产过程的现地控制中，可实现开关量采集、输出，模拟量采集和输出等功能。在实际应用中，有时往往需要实现远方控制和监视，因此PLC的长距离通讯问题具有实用性。这里介绍两种PLC远距离通讯方法。
我们先来分析一下PLC的特性。
一、FX2系列PLC通讯接口的物理特性
PLC装置上带有一个25针RS-422编程口，该口主要用于对PLC进行编程和调试。接口如示：
图1
端口信号定义如下：
RXD：接收数据（Received Data)
TXD： 发送数据 Transmitted Data)
DTR： 数据终端准备就绪（Data Terminal Ready)
DSR：数据装置就绪（Data Set Ready)
PWE: PLC数据接收允许
在用PC机或便携机对PLC进行编程和调试时，必须用一根专用通信电缆与之通信，当编程调试结束后，该口即处于闲置状态。要想实现PLC长距离数据通讯，一种方法是采用PLC通讯扩展模件，这要增加额外的开销，另一种方法就是利用其自身的编程口，也能达到同样的效果，同时可节省开销。出于保密等某种因素，PLC编程电缆的接口电路部分用强力胶密封，用户无法查看。通过对其接口的分析和试验，找到了用四线制方式实现PLC通讯的连接方法，即用PLC的4个引脚RXD（R+、R-）、TXD（T+、T-）经长线与PC侧的长线收发器相连接，通过长线收发器把信号转换为RS-232后与PC的串口相连。其接口如图2如示。
应当指出的是为了使PLC始终处于“数据装置就绪”状态，我们人为将4脚和7脚短接，同样为了使PLC能接受主机的命令，也将21脚和20脚短接。
在实际应用中，PC机通常要与若干个PLC通讯，单个串口是实现不了的，此时需扩展端口来实现。选用MOXA Intellio C218 Turbo 系列串口卡带Opt8F连接盒可实现与8个PLC相连。
Opt8F 是一个8串口RS-422、DB25孔式连接盒，带光电隔离 。信号定义: TxD+(3)/-(16), RxD+(2)/-(14), GND(7) ，具备LED可监看每个串口的TxD, RxD ；含1.5m DB62转DB62接头的电缆线，光电隔离最大可达500V ，数据传输速率: 50 bps ~ 115.2 Kbps。
硬件连接如图所示：
如果PLC超过8个，可再扩展一块C218卡。
这里，也可以选用MOXA系列C168卡，不过它的8串口是RS-232口，需外加长线收发器将 RS-422转为RS-232后才能连到8串口上，连接方式同图-2。
二、 PLC 通讯机制
1.PLC通讯口参数
波特率：9600比特/秒
校验方式：偶校验
停止位：1位
校验位：1位
传输方式：异步7位字符方式
2.PLC数据帧格式
PLC有三种通用寄存器：D寄存器、X寄存器、Y寄存器。D寄存器为数据寄存器，可存放双字节整数，X寄存器为输入位寄存器，字长8位，每一位对应一个开关量输入点；Y寄存器为8位输出寄存器，字长8位，每一位对应一个开关量输出点；通过这三种寄存器，即可进行模拟量、开关量的采集，以及开出控制。
PLC的通讯是完全被动的半双工通讯，要实现PLC数据的远传，首先要了解三种寄存器读写数据的帧格式，按照这个格式通过上位机对它发读或写命令（在软件中一般用数组来存放该命令报文），PLC根据命令的性质作出响应。归纳起来只有两种：寄存器读和写命令。其帧格式如下：

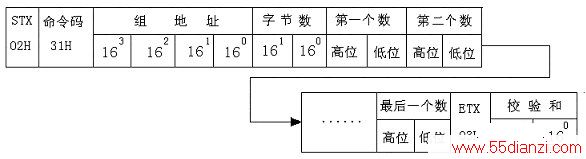

读命令帧格式:
写命令帧格式：
（注：这里的高位指一个字节的高半字节，即高四位；低位指低半字节，以下同）
STX：报文起始标志
EXT：报文结束标志。
被读的寄存器的组地址为4位ASCII码，可从PLC手册中查到。一次最多读出64个字节。
通讯开始时，主机首先向PLC发查询代码ENQ（05H），如果PLC正常接收，则PLC回送确认代码ACK（06H）作为应答，表示通讯建立，可以对PLC进行读、写命令。如果PLC不能识别命令，则返回NAK（15H）。应当注意的是PLC的响应有一定的延时（3秒以内），在收到命令后，PLC要在执行完下一周期END指令后方才响应，因此主机在软件上应考虑延时读数和三次重发。
