4系统软件设计
检测装置的软件部分，主要指测试装置的监控软件和下位机ＰＬＣ控制站软件设计。上位机监控系统功能框图如图3所示。

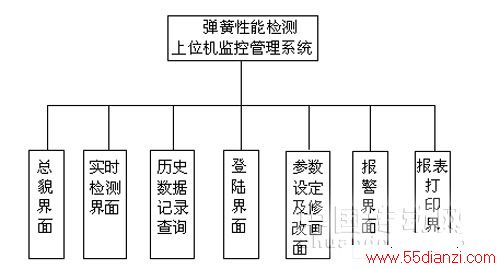

图3上位机监控系统功能框图
该软件是根据弹簧的检测工艺流程，基于VB6.0编程软件编制而成的．采用专家控制方式对整个检测过程进行实时监控，具有弹簧压缩参数设置、测试数据记录查询、打印报表、模拟键盘输入等功能。检测装置的主控制界面如图4所示。

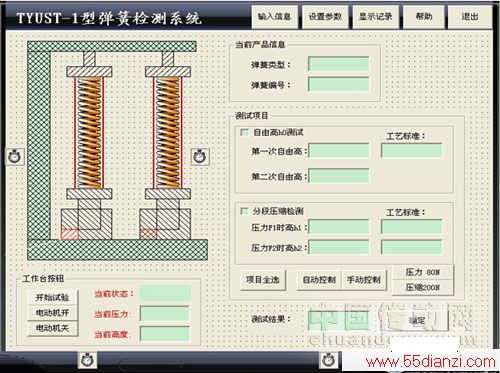

图4上位机主控制界面
监控软件一方面通过对计算机缓存区中接收到的信息进行解析，判断处理，完成弹簧检测过程的实时动态显示、数据记录、限位报警、故障诊断等操作；另一方面通过对PLC发送控制信息，完成对伺服系统高频脉冲信号、开关量信号的输入。PLC与计算机的串行通信是通过PLC控制器上的RS-485串口和计算机上的RS232串口来完成的。PLC控制通过“校验、手动、自动”选择开关选择相应的工作方式，主程序流程图如图5所示。

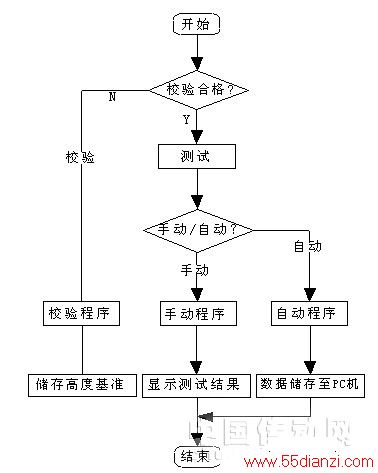

图5主程序流程图
5结语
本系统功能较强，采用了可靠性较高的工控计算机和PLC进行控制，实现了检测过程的智能化。自动化程度高，可靠性好，不但排除了原有检测过程中人为因素的影响，使检测结果更加准确，而且大大降低了工人的劳动强度，节约了作业时间，提高了生产效率。投入应用以来，设备运行正常，维护、检修工作量少，大大降低了维护检修费用；另外，其友好的人机界面，使得整个系统更形象直观，易于操作，保证了现场运行的安全可靠性，在弹簧工业发展中具有较高的推广价值。
参考文献
[1]王兴，赵媛静.基于PLC控制的制动缸缓解弹簧检测装置[J].工程与实验.2011(5).
[2]章彬宏，王琳．基于PLC的弹簧测试机控制系统[J].科技论坛，2003(9).
[3]廖常初.PLC编程及应用[M].北京:机械工业出版社.2005.
[4]许万里.智能弹簧检测装置的研制[J].应用科技.2001，28(7).
