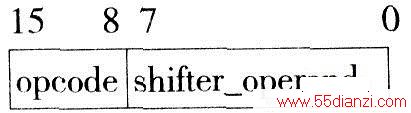

其中，Opcode表示指令操作码编码，bits[15:8]，其中bit[15]=1；shifer_operand表示指令操作数编码，bits[7:0]，其中bit[7]=0。
在用户程序的执行过程中，要想使各信号、通道、信号和通道之间完成所规定的各种运算，首先必须定义参与运算的内部信号和相关通道。也就是说，在内存地址——信号与通道——操作数三者之间建立一种映射关系，而且这种关系是用户不能新建和更改的，以免编译器混淆用户程序中的指令操作数。为此，本文将每个输入／出通道状态、采样值、整定值和常用的计算结果统一作为指令的操作数处理，并确定其唯一的操作数名和对应的操作数编码。同时，本文还把出现的内部信号与通道的信息存放到指定的内存地址空间，并分成几个数据映像区，以便管理。如输入映像区、输出映像区和暂存继电器区，分别用来存放当前输入值、采样值、运算结果、输出结果和中间变量等数据。这样，当编译器对指令操作数编译时，就可以根据三者之间的映射关系，直接从指定的内存地址中获取数据、参与运算和执行。其次，对于指令操作码的编译，本文还建立了运算功能模块和操作码的对应关系。这样，就使得编译器能以操作数作为参数、调用相应的功能模块，完成整个指令程序的翻译工作。
四、应用举例
下面举例说明使用该软件平台添加零序过流保护算法的过程。
首先，需要根据零序过流保护算法的工作原理，在软件平台的编辑器中使用功能块图编程语言画出保护逻辑示意图，或利用IL编程语言编写用户程序。

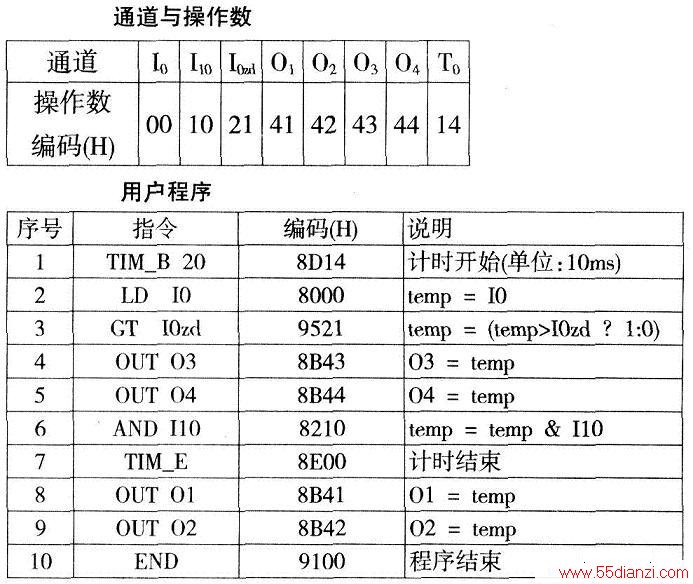

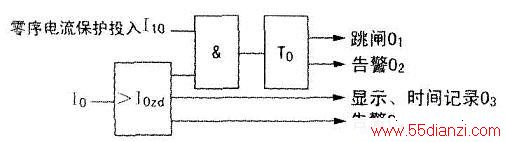

零序过流保护算法的工作原理描述如下：当由专用的零序电流互感器引入的零序电流10大于其保护整定值IOzd时，如果零序电流保护开关闭合(通道110)，且经过整定时间TO(设T0=200ms)后条件仍保持不变，则跳开断路器(通道01)并告警(通道02)；当开关断开时，保护装置则发送告警信号(通道04)并记录相关信息(通道03)。根据上述工作原理在编辑器中得到的保护逻辑示意图，如右图所示。如果用户需要编写IL程序，则可以根据系统提供的通道与操作数的对应关系（如上表所示），以及IL编程语言编写用户程序，如下表所示。
用户完成程序的编辑工作后，编译器将对用户编辑好的保护逻辑示意图或用户程序进行编译，获得继电保护装置的处理器可识别的二进制编码，如表2中的第三列编码所示，并将其下载到继电保护装置的程序存储器中。
最后，由继电保护装置中的嵌入式操作系统以调用任务的方式，从指定的存储区读取与该算法对应的二进制编码，依次执行。至此，就完成了零序过流保护算法模块的添加工作。
五、结论
本文将软PLC的设计思想应用于继电保护装置的通用软件平台的设计中，使用户在不熟悉保护装置所使用的处理器的编程语言的情况下，就可以根据实时监测到的数据，进行本地或远程分析，在线编写出各种适宜的保护算法。因此相对于普通继电保护装置，利用该平台开发的系统不但具有开放性、移植性、可扩展性好的特点，而且程序编写更加方便，调试和维护更加简单。
