发生故障时，一个重要考虑是控制DAC的MCU/DSP会如何。 由于不能控制输出，用户将完全失去对系统的控制。AD5755有一个看门狗定时器（超时可编程设定），如果它在超时期限内没有收到SPI接口传来的命令，就会设置警告标志（高电平有效）。需要时，此ALERT引脚可以直接连到清零引脚（也是高电平有效），以便将输出设置为已知的安全状态（图 7）。 AD5755的每个通道都有一个16位可编程清零码寄存器，用户可以灵活地将输出清零为任意码。
图 7. 看门狗定时器设置控制信号丢失标志并使DAC返回到清零设置
在高噪声工业环境中，即使MCU正常工作，通信信号也可能遭到破坏。为了应对这种可能性，AD5755具有可选的分组差错校验(PEC)功能，它实施一种CRC8多项式例程。该功能可以通过软件使能或禁用，确保输出不会错误地更新。
输出端接线错误常会导致连接开路或短路，有可能会造成系统损坏。（即使没有发生损坏，问题也往往难以诊断。AD5755具有开路和短路检测功能，可以即时设置故障标志，提醒技术人员处理相关问题。）此外，当发生短路时，短路保护功能可以限制输出电流。所有故障都可以通过SPI接口或硬件故障引脚传达，以便用户即时采取处理措施。
灵活的输出范围编程功能

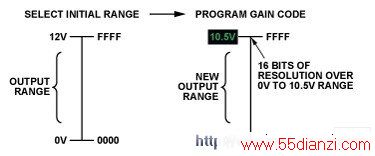

为了处理所需的各种电压和电流，AD5755的各通道都可提供许多可编程范围，包括：4 mA至20 mA、0 mA至24 mA、0 mA至20 mA、0 V至5 V、0 V至10 V、±5 V、±10 V和±12 V。 用户也可以对各通道的各种范围的增益和失调进行数字化编 程。这些增益和失调寄存器具有16位分辨率。例如，为了设置0V至10.5V输出范围（如图8所示），首先选择0V至12V范围，然后编程设置增益码，将范围调整到10.5 V。完成增益调整后，输出范围即为0V至10.5V，并具有16位分辨率。失调的编程设置方式与此相似。
图 8.任意范围缩放
通过4mA至20mA电流环路传输附加信息
纯4mA至20mA电流环路的缺点是只能单向传输单个过程变量，这对于现代工业控制系统是个限制。可寻址远程传感器高速通道(HART)标准的发展为4mA至20mA通信线路开启了新的可能。

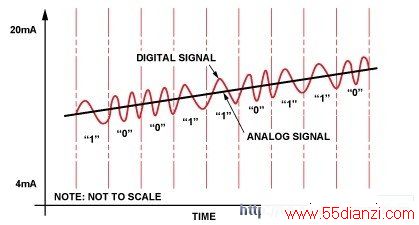

HART提供数字双向通信机制，兼容4mA至20mA电流环路。 在4mA至20mA模拟电流信号之上叠加一个1mA峰峰值频移键控(FSK)信号。基于BELL 202通信标准，所用的两个频率为1200 Hz（逻辑1）和2200 Hz（逻辑0），如图 9所示。
图 9. 叠加于不断增大的环路电流之上的 HART 信号
www.55dianzi.com
AD5755可以配置为仅利用两个外部器件来传输HART信号。HART调制解调器的输出经过衰减后，交流耦合至AD5755的CHART引脚；这导致调制解调器输出在4mA至20mA模拟电流上进行调制，而不会影响该电流的"直流"电平。图10中的电路显示AD5755如何与HAR调制解调器接口以实现这种双向通信形式。
图 10. AD5755用于HART通信
HART规范要求模拟电流的最大变化速率不得干扰HART通信。很显然，电流输出的步进变化可能会中断HART信号传 输。幸运的是，AD5755提供可控制的压摆率，启用该功能后， 用户可以通过数字方式限制电流输出的压摆率。
AD5755 完整解决方案

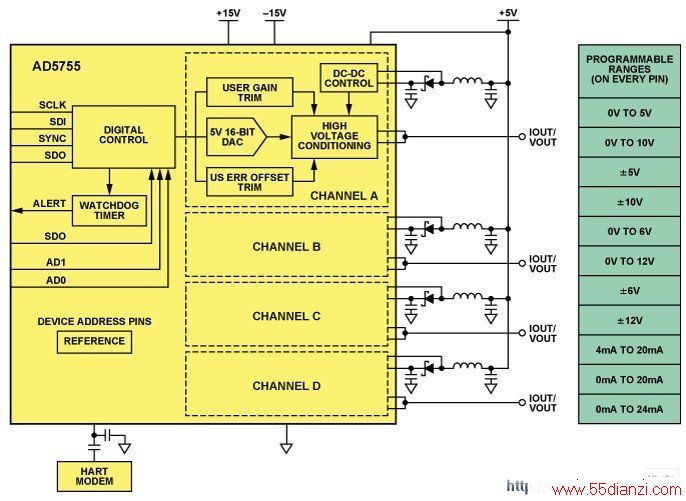

图 11显示采用AD5755的典型设置。（图中显示了一个HART调制解调器通道，但有四路HART输入可用，每个通道一路输入。）当使能动态电源控制特性时，每个通道需要四个外部器件：一个饱和电流约为1A的电感、一个开关二极管和两个具有低等效串联电阻(ESR)的电容。利用极少的外部器件，AD5755提供一款集成的单芯片、高性能系统解决方案。总非调整误差(TUE)典型值为0.01%，其中包括25°C时的所有增益和失调误差。
图 11. AD5755设置
结论
随着所需通道数和各模块通道密度同步提高，系统设计人员面临着许多问题：如何在提高通道数量的同时保持较小的模块尺寸？如何提高通道数量并设计高能效系统，同时使系统的自热效应和漂移误差保持最小？就输出编程性能而言，如何为客户提供最大的灵活性？提供哪些安全特性和诊断功能，以确保系统稳定可靠并能够轻松找出问题所在？
AD5755是一款采用9mm × 9mm CSP封装的4通道器件，能够大幅减小系统的电路板面积并提高通道密度。其动态电源控制特性能够调节片内功耗，使模块功耗降至最低。此外还有片内诊断功能，包括看门狗定时器、PEC差错校验及开路/短路检测和保护，稳定可靠的设计使它能在恶劣的工业环境中工作，让最终用户更有信心。AD5755是一款真正的片上系统解决方案。
