TC620XCOA

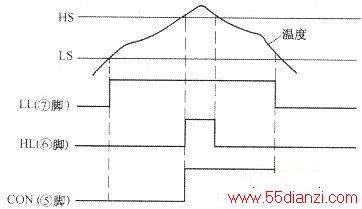

　　若要求控制的温度为T_HS，为防止在控制温度附近产生频繁的通断而损坏继电器，可设定一个迟滞范围为2℃～3℃，即下限温度T_LS比T_HS低2℃～3℃。再根据T_HS和T_LS求出相应的R_SL、R_SH。

　　LED1和LED2为设定温度指示灯，其中LED₁为低于设定温度的指示灯，LED₂为高于设定温度的指示灯。由⑤脚输出的控制信号，经VT₃来控制继电器K1的通断，从而控制加热器的通断，以达到恒温的目的。
