内部结构框图

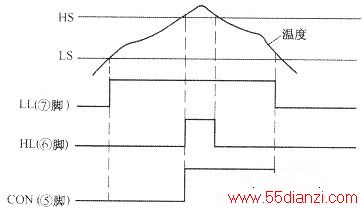

温度与输出特性
【互换 兼容】若要求控制的温度为THS,为防止在控制温度附近产生频繁的通断而损坏继电器,可设定一个迟滞范围为2℃~3℃,即下限温度TLS比THS低2℃~3℃。再根据THS和TLS求出相应的RSL、RSH。
LED1和LED2为设定温度指示灯,其中LED1为低于设定温度的指示灯,LED2为高于设定温度的指示灯。由⑤脚输出的控制信号,经VT3来控制继电器K1的通断,从而控制加热器的通断,以达到恒温的目的。
