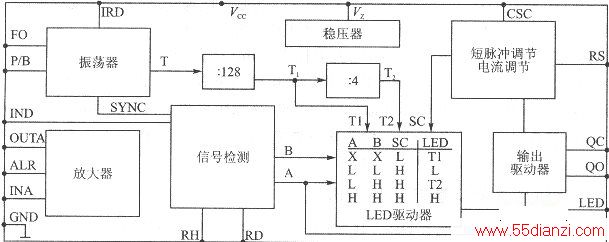

内部结构方框图
放大器将电流信号转换为电压信号，并可抑制杂散光。
信号检测级采用触发窗口比较器，是在输出脉冲结束时触发的“单脉冲系统”（无信号滤波）。输出级具有双路高、低电平输出，可直接与外接的PNP达林顿三极管相接。输出短路保。护采用一个外接电阻，用于周期性地关断输出脉冲信号（1%周期）。
LED驱动输出为电流输出或吸收形式，指示窗口比较器的各种不同情况或者指示输出端出现短路状态。LED频闪频率T1为振荡器频率除以128，T2为振荡器频率除以512。
稳压二极管电路采用一个外接三极管和内置的稳压二极管组成（AM336 -2型没有内置的稳压二极管），用来稳定工作电压和扩大工作电压范围。由振荡器激励信号发射电路，采用内置同步信号的脉冲发射信号方式（应用于红外发光二极管）。

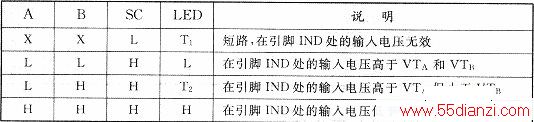

可能出现的各种情况
【互换 兼容】

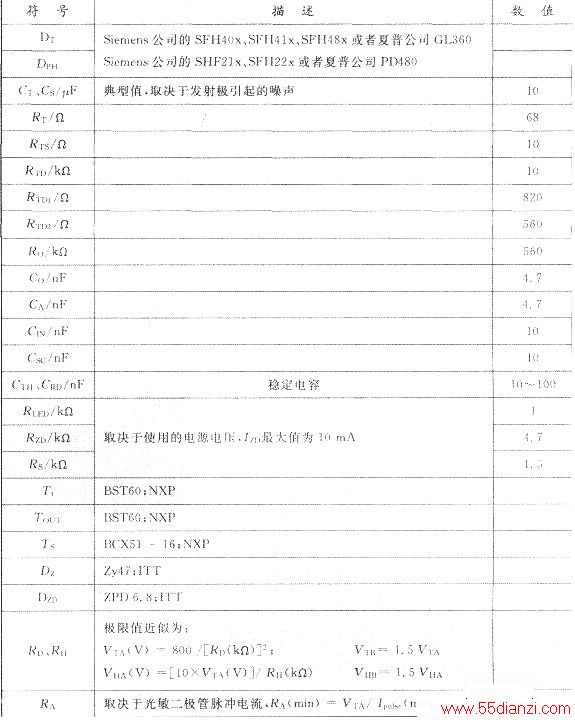

应用电路外接元件的典型数值
在电路元器件布局和印制电路板的布线时，要特别注意：在靠近有一定功率的电流脉冲输出端和灵敏的光电接收放大器输入端的地方，引脚端VCC和GND的引线应尽可能短；光电二极管DPH应尽可能安装在放大器输入引脚端INA附近或者使用屏蔽线；电阻RD和RH应尽可能靠近集成电路。当采用稳压电路时，最大工作电压仅依赖于外接元件BSS60和Dz的击穿电压。

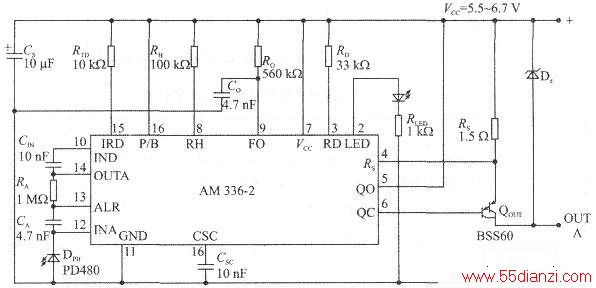

遮挡方式应用电路

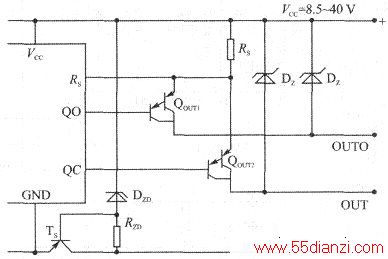

外接扩展的稳压电路和双路输出电路
