采用4脚封装。电压为+5V。

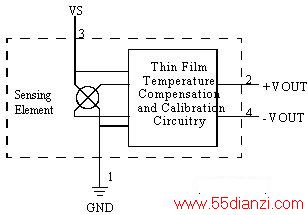

【互换 兼容】芯片内部主要包括:由压敏电阻构成的传感器单元;经过激光修正的薄膜温度补偿器及第一级放大器;第二级放大器及模拟电压输出电路(包含基准电路、压力修正、电平偏移电路等)。

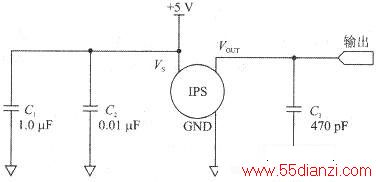

C1和C2为电源去耦电容,C3为输出端的滤波电容。
将传感器(ISP)的输出电压通过A/D转换器转换成数字量,再由微控制器计算出被测压力值,即可构成智能的压力测量系统。为了简化电路设计,可以采用带A/D转换器的单片机。
