TMP422
点击数:7794 次 录入时间:03-04 11:49:09 整理:http://www.55dianzi.com 传感器参数库
(3)抵消串联阻抗功能;
(4)可编程的非理想性因素,通过编程或校正这些非理想性因数,提高系统精确性;
(5)温度检测范围为-40℃~+150℃;
(6)具备两线制和SMBus串行接口,可以读、写、发送、接收配置命令字节;
(7)多路地址接口;
(8)二极管故障检测;
(9)符合RoHS和Sb/Br标准。

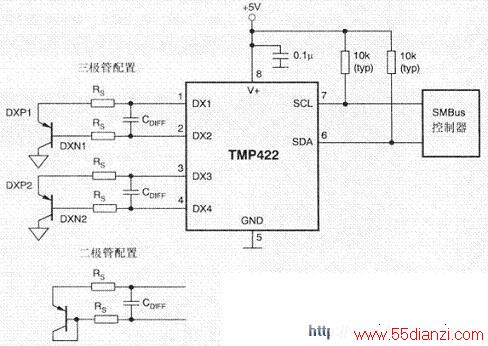

封装引脚图:
【互换 兼容】
【TMP422的原厂(中文)资料 数据手册 脚功能参数 封装】
www.55dianzi.com
TMP422
功能
引脚号
引脚名称
1
DX1
第1通道引脚,同时为地址设置端
2
DX2
第1 通道引脚,同时为地址设置端
3
DX3
笫2通道引脚,同时为地址设置端
4
DX4
第2通道引脚,同时为地址设置端
5
GND
模拟地
6
SDA
SMBus数据线,漏极开路,须接上拉电阻
7
SCL
SMBus时钟线,漏极开路,须按上拉电阻
8
V+
电源正极(2.7 ~ 5.5V)
