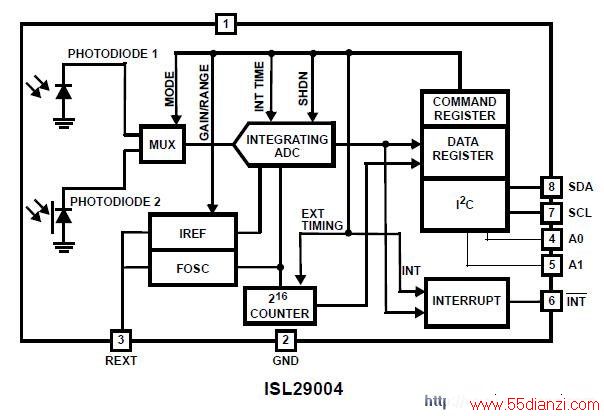

采用8脚封装。ISL29004是新一代光一数字传感器,集成了电流放大器、用于消除人为光闪烁的50 Hz/60 Hz抑制滤波器和16位adc,能将光照度转化成简便易用的16位、I2C标准数字输出信号,为用户提供了单芯片处理方案。ISL29004内部有2个光敏二极管,二极管1检测环境中可见光和红外光总的照度,二极管2只检测环境中红外光照度,两个二极管的光谱响应是互不依赖的。用户可以通过编程控制adc的工作模式,既可以仅输出光敏二极管1或2的检测结果,在模式2下还可以输出经内部减函数计算的滤除红外光影响的结果。ISL29004内有8个8位的寄存器,1个命令寄存器,1个控制寄存器,2个中断阈值寄存器,4个只读数据寄存器。命令寄存器可以设定ADC的工作模式以及分辨率;控制寄存器可以调整增益从而选择照度检测范围;只读数据寄存器LSB_Sensor和MSB_Sensor可以读取ADC最近的数字输出;只读数据寄存器LSB_timer和MSB_timer可以读取ADC最近一次积分的周期数。8个寄存器的地址依次为00H~07H。
ISL29004有2个I2C接口地址选择引脚A0,A1,可以在1条I2C总线线路上安装4个ISL29004,并且可以和其他I2C外围节点共存。

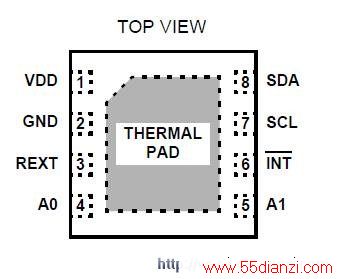

封装引脚图:
