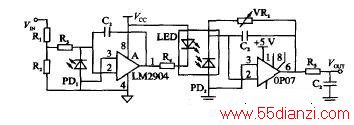

在小功率变频器中,采用霍尔传感器的成本相对昂贵,采用高性能光耦则可降低成本。像HP公司生产的HCNR200?201等具有很高的线性度和灵敏度,可精确地传送电压信号。下图是用HCNR200/201测量电压的实际电路,光耦实际上起直流变压器的作用。原、副边运放分别采用LM2904和OP07。在测量直流高压时,应先采用电阻分压降压,以得到一个未经隔离的低压直流信号,然后经过线性光耦隔离将其变换成与之成正比的直流电压送入A?D转换测量。另外,完全可以利用光耦的线性和隔离功能结合直接串联分流器测量电流。当然线性光耦也可测量交流电压,这在变频器中用的非常普遍,如日本的Sanken,Fuji等公司都是用的这种方法。
3、转速检测方法
变频器的主要应用领域是电气传动系统,为实现诸如矢量控制的高性能控制。系统中常常需要检测电机的转速,主要有测速机和光电编码器两种方法,后者测量精度很高,且不受外部的影响,应用十分广泛。
