大功率场效应管极间漏电被误判的原历

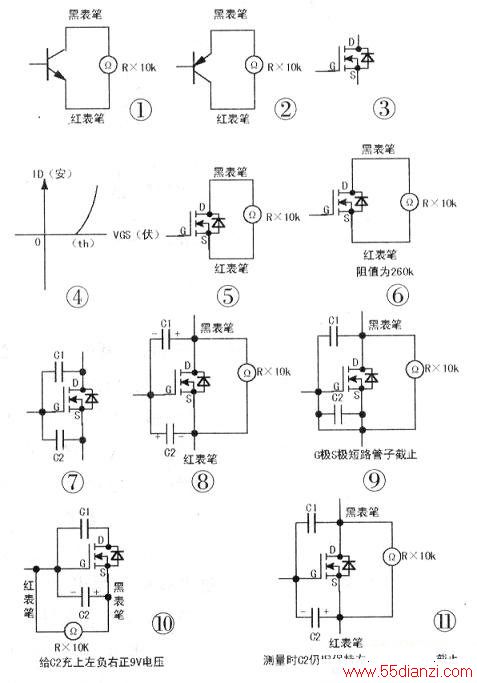

　　以彩电电源开关管BU291、BI2334、P6N()6()……绝缘栅型N沟道增强型场效应管为例，这些管子的漏极、源极之间均内附有二极管，如图3所示。绝缘栅型N沟道增强型场效应管的转移特性曲线图如图4所示，当栅极、源极不加正向偏压VGS，或所加的正向偏压VGS小于开启电压VCS()TH时，那么该管子的漏极、源极是截止的。所以，理论上用万用表的Rx10k挡来测量漏极与源极之间是否漏电是可行的。如图5所示，表针不动（阻值为无穷大），说明管子不漏电；表针动了（有一定阻值），说明管子漏电不能用。为证明上述结论是否正确，从一台正常的海信2175型彩电上取下电源开关管(型号为P6NC6())进行测量。

　　首先，将三个脚短路一下，以泄放存电，然后用Rx10k挡，黑表笔接漏极(D)，红表笔接源极(S)，如图6所示，阻值竟然有260kΩ难道这只PENC60的D极与S极之间漏电？不可能，因为这只管子是从正常的彩电上取下的。结论：用RxlOk挡测大功率场效应管的漏极与源极之间是否漏电，有可能误判！

　　那么是什么原因呢？可以肯定260kΩ阻值是漏极与源极有一定程度导通的结果，由这种场效应管转换特性曲线图（图4）可以看出，漏极与源极有一定程度的导通，必然有正向偏压(栅极正、源极负)V。。加到栅、源两极，且这个VGS-定大于或等于开启电压VGS(TH)。

　　那么这个VGS是怎样加到PGNC60的栅、源两极上的呢？测量前已经将它的三只脚短路一下，故不会存电，用Rx10k挡测量时，表笔从未碰到栅极，所以栅极始终悬空。那么只有一种可能，就是管子内部极间分布电容在做怪，如图7所示。用电容表测这只P6NC6()极间分布电容，栅极与漏极之间（分布）电容(相当于图7中的C1)容量约为1900pF．栅极与源极之间（分布）电容（相当于图7中的C2）容量约为1600pF。

　　这时答案就出来了，当用RxlOk挡（两袁笔之间电压约9V）黑表笔接漏极、红表笔接源极时，Cl、C2对所加电压进行分压，如图8所示，G所得电压方向为左正右负，所以此时这只P6NC60的栅、源两极无形中加上了正向偏压VGS，且VGS等于或大于开启电压VGS(TH)，又因栅极与其他两极是绝缘的，故C2电压无法自动放掉，因此漏极、源极会有一定程度的导通，这就是会误判漏电的原因。说明：用Rx10k挡测大功率场效应管漏极、源极阻值（判断是否漏电），也有阻值为无穷大的（即管子截止）。

　　笔者测过一只彩电电源开关管H12N60F1就是如此。测量时，首先将三只脚短路一下，然后用RxlOk挡测，黑笔接漏极、红笔接源极，此时表针不动，说明管子是截止的。可见用RxlOk挡测大功率场效应管的漏极与源极之间电阻，会出现两种状况：一种是漏极与源极有一定程度导通，另一种是漏极与源极是截止的。注意：

　　测量前均应将三个脚短路一下，以免存电。

　　之所以出现两种状况，与管子极间分布的电容C1、C2（如图8所示）的容量有关系，同时还与管子的开启电压VGS(th)大小有关。也就是说，当C2分得的电压大于或等于该管的开启电压VGS(th)时，管子的漏极与源极有一定程度的导通；当C2分得的电压小于开启电压VGS(th)时，管子的漏极与源极是截止的，阻值为无穷大。

　　那么怎样用RxlOk挡测大功率场效应管（如彩电电源开关管）的漏极与源极之间是否漏电呢？方法有两种：

　　第一种方法：短路栅极、源极法，即测量时将栅极与源极短路，黑笔接漏极，红笔接源极，如图9所示。如果阻值为无穷大则管子漏极与源极不漏电；如果阻值不是无穷大则管子的漏极与源极漏电，应淘汰。

　　第二种方法：用Rx10k挡，先将红表笔接栅极，黑表笔接源极触发一下，如图10所示（这以后不得碰栅极），然后用黑表笔接漏极，红笔接源极，如图11所示。如果阻值为无穷大，说明管子的漏极与源极之间不漏电；如果阻值不是无穷大，说明管子的漏极与源极之间存在漏电现象，应淘汰不能用。

　　这种方法的原理是：先给C2充上9V电压，且左负右正，即所加的栅源电压是反向偏压9V左右．故管子截止，当用RxlOk挡黑笔接漏极、红笔接源极测量时，如图11所示，则C2、Cl对9V电压进行分压，因分得的电压低于9V，则栅、源极间仍为反向偏压，所以管子是截止的。

　　说明：

　　1．数字表不宜检测元件是否漏电，故用指针式万用表。

　　2.47型指针万用表的RxlOk挡，两表笔之间的电压为9V左右，黑表笔为正极，红表笔为负极。
