整流桥的简易检测

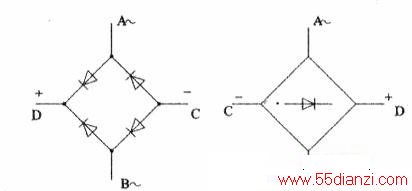

　　整流全桥应用于电源的整流电路中，其结构特点是由四只整流二极管接成四臂电桥形式，封装在一起后引出四根接线，附图为电路中常使用的符号。
　　
　　整流桥因在使用中流过的电流较大，因而损坏率也相对较高些。下面扼要介绍一下它的极性判别、质量检测和维修常识。
　　
　　用万用表可以判断整流桥的极性：
　　
　　将万用表置Rxlkn档，黑表笔接整流全桥的一根引线，红表笔分别去接触其余的三根引线，如果测得的结果都为，则黑笔所接的引线为全桥的输出正极(D端)；如果测得的阻值为4kΩ~10kΩ，则黑笔所接的引线为全桥的输出负极(C端)，其余两根引线就是全桥的交流输入端了。
　　
　　实际维修中发现，整流桥的损坏多为其中的一只二极管开路或短路。对开路性损坏，可以用参数相近的整流二极管焊接在损坏管对应的两端即可；对短路性损坏的故障，则必须首先设法使短路点开路，方能另外加接二极管。也可用“电击法”一试：找一只耐压50v、容量为2200μF—4700μF的电解电容器，将它接在20V~30V的直流电源上，充电2分钟左右，然后迅速去碰触全桥上有短路故障的二极管的引脚（电容器的正极碰触PN结的P端引脚，负极碰触N端引脚），一般情况下，由于电容放电时产生的强大电流会很快将短路处击开。当然，操作中若一次不行，可反复进行，直至短路处彻底变为开路为止。
　　
　　如果整流桥损坏较为严重，一时又找不到同型号备件来替换，也可以选用四只整流二极管接成桥式电路代替全桥。但要注意一点的是：选用的整流二极管，其耐压及整流电流值都应大干或等于原桥的耐压及电流额定值。
