电子小转盘的制作

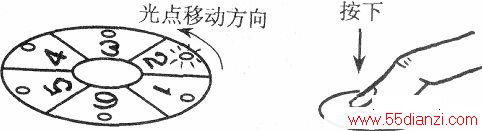

　　使用时，合上开关，这时固定一只发光管发光，再用手指按动压电片，发光管将按顺序1→2→3→4—5→6……移动发光，并在几秒钟后停在某一数字上。同时能随手指的压力不同产生不同的移动发光时间，模拟转盘的转动时间。

　　电子小转盘的电路核心部分是由时基集成电路NE555组成的自激多谐振荡器。振荡时由③脚输出触发脉冲去触发后级电路。振荡频率由R2、R3和C2决定。R4和C3是用来防止误触发。压电片B、三极管V、Rl和Cl组成振荡延时电路。

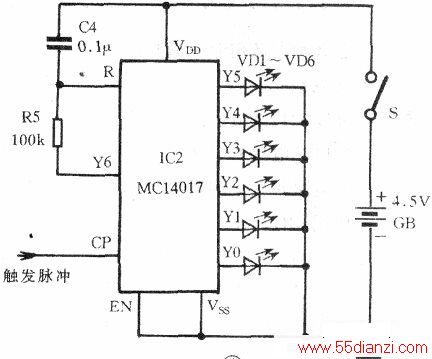

　　由计数/译码集成电路MC14017（或CD4017）等元件组成发光管移动发光电路。由于触发脉冲的作用，VDl～VD6依次发光，当Y6为高电平时，又通过R5到R端电路清零，而后又重新开始。

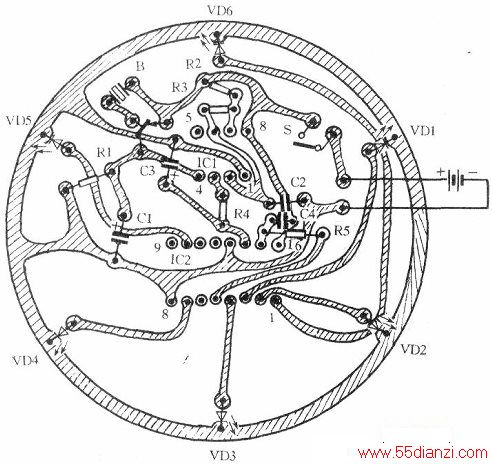

　　按此图大小尺寸制成一块印制电路板。

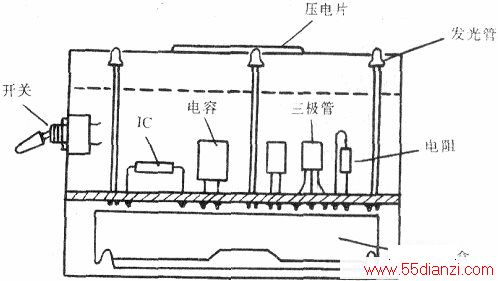

　　这是电子小转盘内部元器件装配示意图。制作时，电阻、电容、三极管的高度要尽量相等，6只发光二极管要伸出顶盖一些，开关装在外壳的一侧，电池装在下方，压电片用万能胶粘在顶盖中心部位，转盘数字用一白纸写上后贴在上盖的内侧。外壳可选用透明糖果盒。
