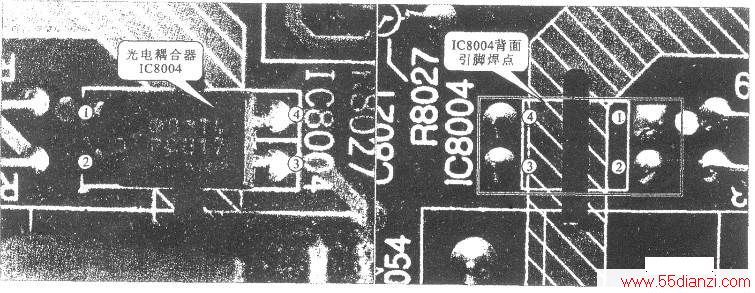

下图所示为光电耦合器IC8004的引脚焊点图。光电耦合器其实是由一个光敏晶体管和一个发光二极管构成的。
输出电压不稳定,为使光电耦合器中的发光二极管发光强度发生变化,光电耦合器可改变光敏晶体管的阻抗,从而使流过该光敏晶体管的电流发生变化,该变化反馈到开关振荡集成电路的负反馈端(FB),从而起到稳压作用。

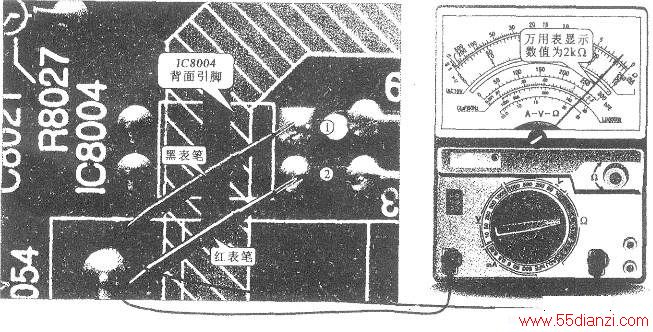

首先,检测光电耦合器IC80041脚和2脚的正、反向阻值,将万用表调至电阻档,用黑表笔接正极1脚,红表笔接负极2脚,测量内部发光二极管的正向阻值(正常情况下可以测得一定的电阻值),如下图所示。
测量完毕后,对换表笔,将红表笔接正极(1脚),黑表笔接负极(2脚),测量其反向阻值(正常情况下应为无穷大)。由于在路检测会受周围元器件的影响,检测时最好将光电耦合器从电路板上焊下。
然后,测量IC8004(8)脚和(4)脚间的正、反向阻值,其检测方法同上。此时,测量的阻值大约为900Q,若上面测得的值均正常,则说明光电耦合器IC8004基本正常;若所测得的值不正常,则说明光电耦合器已经损坏。
