带阻贴片晶体管的检测

　　②由于带阻贴片晶体管有接两只电阻器、发射极并接电阻器和基极串接电阻器三种结构形式，进行检测时应注意区分。

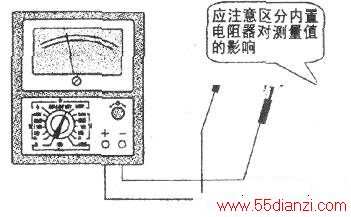

　　利用万用表检测带阻贴片晶体管b、e极间发射极电阻值，如下图所示。

　　图中，当用万用表欧姆档检测b、e极间发射极正向电阻时，所测阻值为发射极正向电阻与晶体管内，置电阻器串联、并联或串、并联的结果；当检测发射极反向电阻时，发射极截止，所测阻值为内置电阻器(R+R2)电阻之和或阿置电阻器R1或R2阻值，且该阻值固定，不随电阻档位的变换而改变。
