电磁炉关键元器件的检测方法

电磁炉关键元器件的检测方法

点击数:7396 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   元器件检测

  ②检测电流互感器是否断路

  正常状态如下:用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。

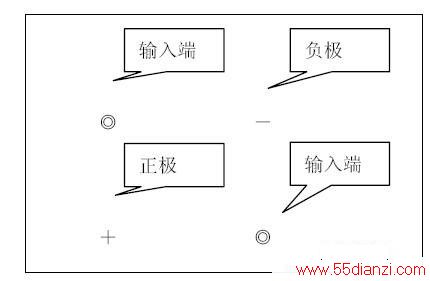

  ③检测整流桥是否开短路(用万用表二极管档测试)

  A:万用表红笔接“-”,黑笔接“+”有0.9V左右的电压降,调反无显示。

  B:万用表红笔接“-”,黑笔分别接两个输入端均有0.5V左右的电压降,调反无显示。

  C:万用表黑笔接“+”,红笔分别接两个输入端均有0.5V左右的电压降,调反无显示。

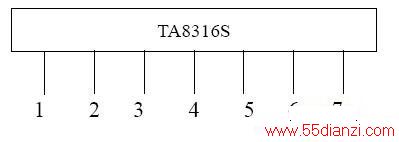

  ④检测芯片TA8316AS是否击穿

  测量方法:用万用表电阻档测量功率模块TA8316S引脚,要求1和2;1和4;7和2;7和4之间不能短路。

  ⑤检测保险丝是否熔断

  目视保险丝外观是否爆裂。也可以用万用表电阻来档测,正常时该阻值为0Ω。

  ⑥检测线圈盘是否短路
  用仪器测试线圈盘的电感量:PSD系列为L=157±5μH,PD系列为L=140±5μH。
