没有标志的全桥整流块如何辨别引脚

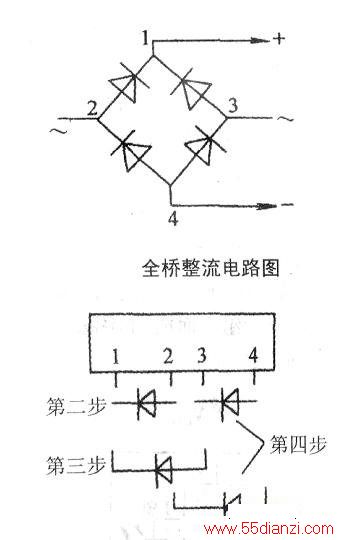

　　全桥整流电路如上图所示。从图中可以看出，全桥整流块（简称全桥）应该有四根引出线：两根交流；1根正极引出线；l根负极引出线。
　　
　　测量时可用万用表R×100Ω档，按下图所标出的某一种全桥，进行测试，测试范例如下。
　　
　　第一步：用黑表笔接①脚，红表笔分别接②、③、④脚，测得全为高阻即反向，可知①脚接的是二极管负极。
　　
　　第二步：用黑表笔接②脚，红表笔分别接①、③、④脚，只有②和①脚为正向，即有一个二极管正极接在②脚，负极接在①脚，如下图中的第二步所示。对照上图可以看出，这是交流输入的一个管脚。
　　
　　第三步：用黑表笔接③脚，红表笔分别接①、②、④脚，只有③脚和①脚为正向，即有一个二极管正极接在③脚，负极接在①脚，如下图中的第三步所示。
　　
　　对照上图可以看出，这也是交流输入的一个管脚。
　　
　　从第二、三步测出的结果得出有两个二极管的负极接在①脚，对照上图可得出①脚为整流输出的“+”极。
　　
　　通过前三步测试，实际上已经可以得出④脚应该是整流输出的负极。
　　
　　第四步：验证④脚的极性，把黑表笔接④脚，红表笔分别接③脚和⑦脚，测出均为正向，下图中的第四步，对照上图可验证④脚确实是全桥的负极输出端。
