检测电路的静态工作电压,就是测量电路中的电源电压、各级集成电路和备级晶体管的各脚、各极的对地直流电压值,然后将所测得的结果与电路原理图所标的数值进行比较,以确定故障部位。下面为在无电路原理图的情况下,通过测量晶体三极管的各极电压来分析判断三极管或三极管的偏置电路是否存在故障的方法。

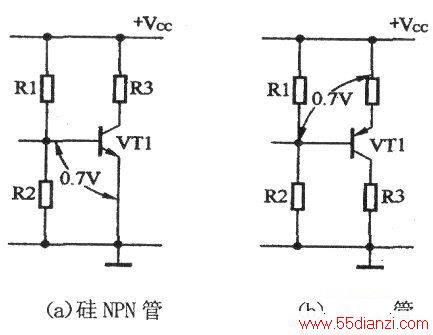

下图所示为硅NPN和PNP型三极管正常工作时的电路状态。在正常静态工作情况下,发射极与基极之间的电位相差0.5~0.8V。若测得的电压数值不符合上述规律,说明被测电路工作不正常。在电源电压正常的情况下,引起电路工作不正常的原因有两个:一个是三极管损坏;另一个为偏置电路损坏。通过对这两方面的检查可查明故障原因。以下图(a)所示电路为例,说明故障所在。
(1)若测得三极管VT1基极电压为Ov,集电极电压等于电源电压,这种情况为电阻Rl开路,使VT1基极没有偏置电压,三极管截止,造成集电极电压升高。
(2)若测得VT1集电极电压为0V,基极电压为0.5~0.8V,这种情况说明电阻R3开路了,电源电压未加到集电极上。
(3)若测得VT1基极电压为0.5~0.8V,集电极电压接近电源电压的1/2,说明下偏置电阻R2开路了,使集电极电流增大,三极管VT1由放大状态变为饱和状态,集电极电压下降。
(4)若测得VT1基极电压大于0.8V,集电极电压等于或接近电源电压,说明三极管VT1已损坏。
