线性霍尔传感器检测和应用

　　

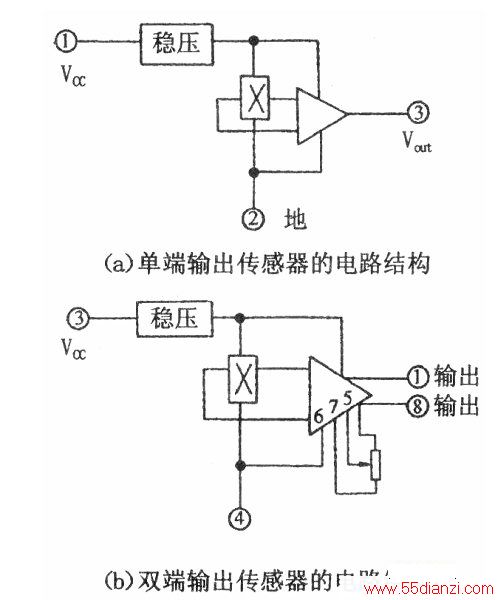

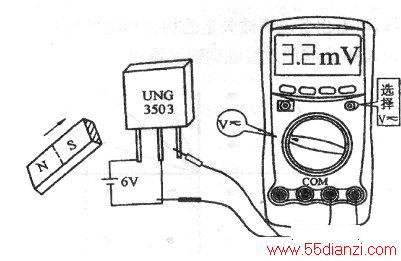

　　测试线性霍尔传感器的好坏可以按下图搭一个测试电路，以三端管脚的3503U（电动自行车上调速用）为例。

　　在下图中，电源电压为直流6V，测试表为UT60E数字万用表（拨在V档》。测试时，用一条形磁铁，S极逐渐靠近霍尔传感器有型号标志的一面，数字万用表的电压应逐步升高，可由静态时的3.2V上升至3.5V。如果同时用一块N极的磁铁靠近传感器无字的一面，数字万用表电压可达到4V以上。而且电压的升高是随着磁铁的靠近，逐渐增加的（线性关系）。有上述变化的线性霍尔传感器就是好的。
