晶体三极管特性曲线的测量

　　晶体三极管的放大能力可以用指针式万用表粗测，也可以通过数字万用表的hFE装置测出其放大倍数，但输入、输出特性曲线则必须通过晶体管特性图示仪观察。在没有图示仪的情况下，用普通示渡器观测三极管的特性曲线．也是电子活动爱好者对三极管放大倍数的变化规律认识方面的一个有效途径。

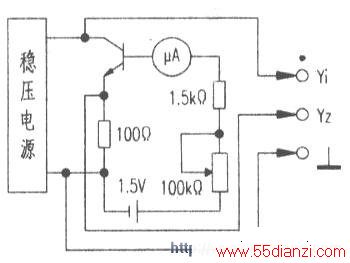

　　测试方法；把上图连人示波器，从图中可以看出：x轴通道信号反映了集电极、发射极偏景电压的大小，Y轴通道的信号反映了该电路中三极管IC的变化，示波器耦合开关置“DC”挡。断开1.5V电源，Ib=0．则示波器上出现一条水平亮线。通人1.5V电源，调整lOOkΩ电位器值的大小，分别使Ib为20μA、40μA、60μA、80μA．则示波器屏幕上将依次扫描出四条曲线，如中图所示。由此可以很方便地测出该晶体管的直流放大倍数，并从曲线的线性度上判别管子的优劣程度。

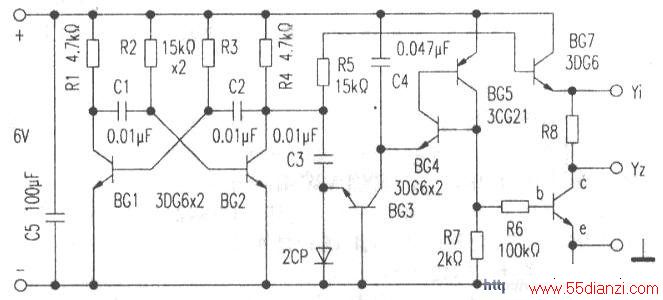

　　若想更进一步真实、直观地在示波器上观测一簇晶体管输出特性曲线，可用一小块电路板自行组装下图所示电路，使用中把被测管插入c、b．e处，可用直径合适的裸铜线卷绕成空芯管焊在电路板上，以方便插拔，则屏幕上可显示出8根电流曲线（也可调整C3、C4值改变曲线根数）。需要提及一点的是，此装置显示的特性曲线是由右而左，与晶体管图示仪正好相反，若感到不合适的话可通过改变X轴的极性使图像从左向右。

　　电路图中的BGI、BG2、R1_R4、CI、C2等组成多谐振荡器．BG3HBG5、C3、C4等组成阶梯波发生器。
