带阻三极管好坏的另类判断

带阻三极管好坏的另类判断

点击数:7964 次   录入时间:03-04 11:48:27   整理:http://www.55dianzi.com   元器件检测

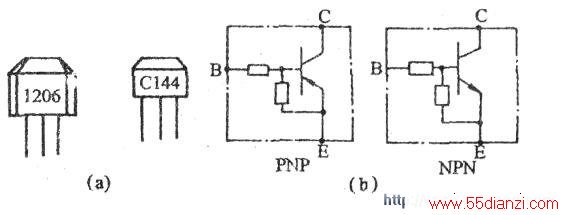

  带阻晶体管就是在晶体管内部包含有一个或数个电阻的晶体管,其外形与普通塑封晶体管没有什么区别,典型产品外形,如图1(a)所示。它的符号如下图(b)所示。

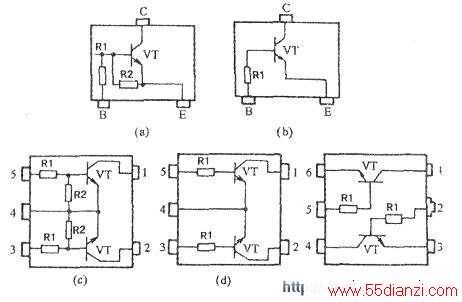

  带阻晶体管主要品种是小功率管,在家用电器和其他电子装置中主要作电子开关或反相器。这类晶体管最常见的品种为内含两个电阻的单个晶体管,其中一个电阻串接在基极中,另一个电阻并联在基极与发射极间,见下图(a);有些带阻晶体管内部仅在基极串一电阻,见下图(b);还有些带阻管内含两个晶体管,引出5~6个脚(双管双阻型,见下图(c);双管单阻型,见下图(d);双管单阻独立型,见下图(e)所示。


  下面以NPN型单管双阻型为例,介绍用万用表测试带阻晶体管好坏的方法:

  (1)测PN结正向与反向电阻(如用MF47万用表RX1kΩ档,测C144晶体管测得的数据为例):①红表笔接E极、黑表笔接B极(PN结正向电阻)为60 kΩ;②红表笔接B极、黑表笔接E极(PNN结反向电阻)为65 kΩ;③红表笔接C极、黑表笔接B极(集电结正向电阻)为60 kΩ;④红表笔接B极、黑表笔接C极(集电结反向电阻)为无穷大。经过测试两个PN结正、反向电阻,如果符合上述规律,基本上就可以判断出带阻晶体管是好的。如果想进一步测试晶体管的放大作用,可按下述方法操作。

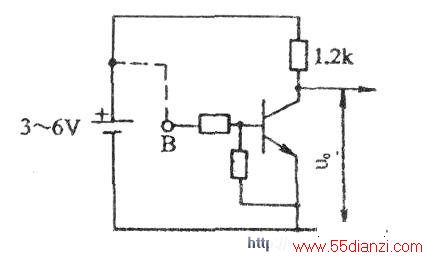

  (2)测带阻晶体管的放大作用:按下图搭一个电路。然后用万用表测出集电极与发射极之间的电压Uo,应接近电源电压3~6 V,然后把基极B极与电源正极连接,电压表测出的Uo应大大下降(到零点几伏),就说明该管有放大作用。
