在业余条件下测量小型直流继电器参数的方法如下。
(1)测线圈电阻:
用万用表电阻档测出继电器线圈两端的直流电阻,就是线圈电阻。

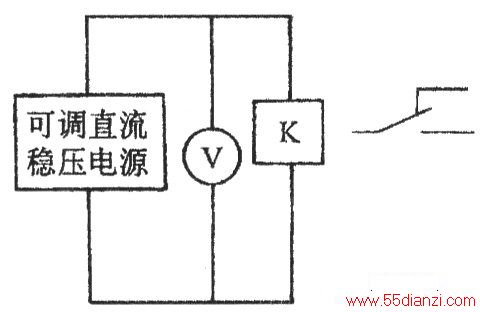

(2)测定吸合电压和释放电压:选一台O~30V的稳压电源,按下图连接好。
调节稳压电源的电压从低到高,当刚听到继电器动铁心(衔铁)“嗒”的‘卢吸合时,记下电压表指示的电压数值即继电器的吸合电压。然后再反方向调小稳压电源的电压,当再听到“嗒”的一声动铁心释放的声音时,记下电压表指示的电压数值即继电器的释放电压。用测得的吸合电压乘上1.3~1.5就是继电器的额定工作电压。
用测得的吸合电压和释放电压除以继电器线圈的电阻就得到吸合电流和释放电流。用吸合电流再乘1.5就得到额定工作电流。
