本文介绍用47型指针式万用表对基极带阻小功率三极管进行测量的方法。
1.基极带阻小功率三极管测呈与普通小功率三极管不同
如果用测量普通小功率三极营的方法来测量基极带阻小功率三极管，会造成误判，不信请看对AV/TV转换用三极管R1202（NPN型）的测量。

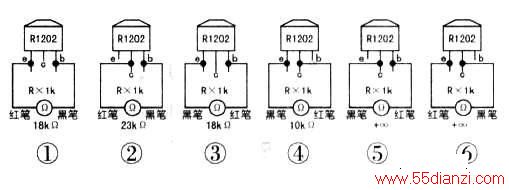

用Rx1k挡，黑表笔接基极，红表笔接发射极，如图1所示，测得阻值约为18kΩ：黑表笔接基极，红表笔接集电极，如图2所示，测得阻值约为23kΩ；当黑表笔接发射极，红表笔接基极时，如图3所示，阻值为18kΩ；黑表笔接发射极，红表笔接集电权时，如图4所示，阻值约为10kΩ。只有当黑表笔接集电极，红表笔分别接基极（如图5所示）和发射极时（如图6所示），阻值才均为无穷大。如果用Rx1挡测，两表笔接任意两脚，表针均不动。

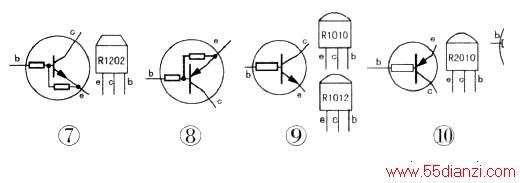

以上测量结果中，只有图5和图6所示正常，图1～图4均不正常，看似这只R1202三极管损坏。其实，这只R1202三极管是好的，上述结论纯属误判。误判的原因是R1202三极管不是普通三极营，而是基极带阻三极管。它不但基极带阻，而且在发射极与基极（即发射结）之间还有一只电阻，如图7所示。
2.基极带阻三极管的四种类型
第一种：发射结带阻的NPN型三极管，如图7所示，R1202就是这种类型；第二种：发射结带阻的PNP型三极管，如图8所示：第三种：发射结不带阻的NPN型三极管，如图9所示，R1O1O和R1O12就是这种类型。两者区别是：
R1O12基极所带电阻阻值比R1O1O基极所带电阻阻值大得多：第四种：发射结不带阻的PNP型三极管，如图10所示，R2010就是这种管子。
测量上述四种基极带阻三极管好坏，依靠测PN结的正、反向阻值是不行的，因为基极所带电阻阻值不同，而且有的发射结带电阻有的发射结不带电阻。
3.两步法测量基极带阻三极管
下面介绍一种用万用表电阻挡测量基极带阻三极营好坏的方法--两步法。采用这种方法可以不必考虑发射结是否有电阻，也不用记住具体阻值，十分简单，易于掌握。

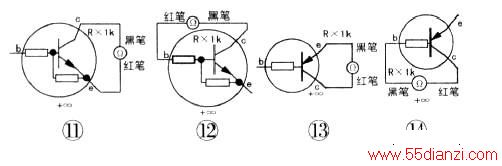

第一步：用47型万用表的Rx1k挡测集电极与其他两极是否漏电。如果被测管是NPN型，那么黑表笔接集电极不动，红表笔分别接发射极（如图11所示）和基极（如图12所示），两次阻值都应无穷大，否则，说明管子漏电，应淘汰。
如果被测管子是PNP型的，那么红表笔接集电极不动，黑表笔分别接发射极（如图13所示）和基极（如图14所示），两次阻值均应为无穷大，否则说明管子漏电，应淘汰。

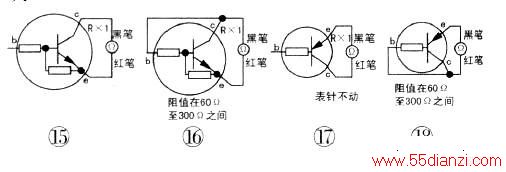

第二步：用47型万用表的Rx1挡测量管子是否有故大能力。经过第一步测量合格的管子便可进入第二步测量。基极带阻三极管基极所带电阻阻值在1OkΩ以上，所以用Rx1挡测任意两脚之间电阻，表针都不会动，因为1OkΩ已超出了Rx1挡的测量范围。如果被测管是NPN型，那么黑表笔接集电极，红表笔接发射极时，表针不动，如图15所示。然后短路基极与集电极，则表针应该动，且阻值在60Ω~3OOΩ，如图16所示。
短路基极与集电极以后表针动了，说明被测管是好的。
因为60Ω～300Ω是该管发射结加上正向偏压后，集电极与发射极有一定程序导通的结果。可以说明该管备结正常且具有放大能力。短路基极与集电极后，如果表针不动，说明被测营是坏的，可能是某个结损坏或无放大能力。
如果被测管是PNP型，则红表笔接集电极，黑表笔接发射极时，表针不动，如图17所示。然后短路集电极与基极，表针应能动，阻值为60Ω~3OOΩ，如图18所示。表针动了，说明被测管是好的，表针不动，说明被测管是坏的。
说明：在第二步测量放大能力时，无论NPN型还是PNP型管，短路基极与集电极后，集电极与发射极导通程度既与基极所带电阻阻值有关，亦与发射结是否有电阻有关。
