2)烧行管的判断与检修技巧
烧行管的原因一般是过流性损坏,过流时行管发生开路性损坏主要原因有:
(1)行频偏低;
(2)行偏转线圈内部匝间局部短路;
(3)行激励不足;
(4)行输出变压器内部局部短路;
(5)S 校正电容漏电。
关键是怎么判断故障是哪一种原因引起的。

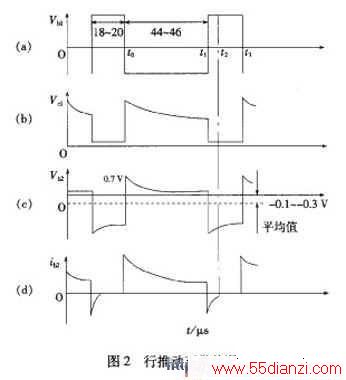

维修方法是:在行管的集电极上串联一个0.5A的保险丝(目的是保护行管);迅速测量行管的基极电压(目的是判断故障在行振荡还是在行推动,行管的基极电压正常值在-0.1~-0.3V之间);听机内的声音,看屏幕光栅的变化。
3)依据基极电压及故障现象分析
(1)如果行管基极电压不正常,大于-0.1V,能听到机内叽叽的叫声,屏幕光栅很亮,则故障是由于行频偏低引起的;
(2)如果行管基极的电压不正常,小于-0.3V,不能听到机内叽叽的叫声,则故障是由行激励不足引起的;
(3)如果行管的基极电压正常,不能听到机内的声音,但能看到屏幕光栅呈梯形,则故障是由于行偏转线圈局部短路引起的;
(4)如果行管的基极电压正常,不能听到机内的声音,但屏幕的光栅很暗,则故障是由于行输出变压器局部短路引起的。
检修实例
例 1:长虹 C2919,行输出管击穿短路
分析检修:取下损坏的行输出管,未装行管以前测量+B 115V电压正常,说明电源无故障。换上新的行管,在行管的集电极上串一个0.5A保险丝,然后测量行管的b极电压为-0.1V,而且听到机内叽叽的叫声,由此可以判断行输出管的损坏是由于行管工作频率低造成的。行工作频率低,行管导通时间增长,行电流急剧增加,迅速超过行输出管允许的最大电流,导致行输出管击穿短路。行振荡电路TA8783 和该集成电路 37 脚外接元器件组成。替换行振荡晶体管 ES401 和TA8783即可,故障排除。
例 2:长虹 C2591AV 彩电,开机一段时间烧行管,行推动变压器损坏所致
故障现象:开机“三无”。
分析检修:测量电源电压正常,测量“行管”已被击穿。换上新行管后,在行管的集电极上串联一个0.5A的保险丝,开机光栅正常,半分钟后光栅逐渐缩小,一分钟后又变为“三无”,测量保险丝被烧断,换上新保险丝后,迅速测量行管的基极电压,发现其电压由-0.1V 逐渐降为-0.75V,此时保险丝烧断。仔细检查发现行推动变压器 的外壳焦化裂纹,焊下T401,用一只新的换上,开机监测V416基极稳定为-0.1V,机器正常。行推动变压器一般很少损坏,此机由于行激励供电电阻R404(2.4K/3W)紧挨T401 ,长期高温使行推动变压器性能变差(热短路)导致烧行管,改用了一根硬铜线加长R404 的引线,改善R404的散热,防止发生同类的故障。
例 3:松下 TC-2185 型彩电三无
故障现象:此电视机经他人维修多次,再次出现三无故障,测量行管Q501损坏。换上新的行管后在集电极上串联一只 0.5A 的保险丝管,开机后,电视机的图像、声音即正常,但过一段时间(4-5秒)后保险丝烧断。分析检修:检查该电视机电源电压正常,换上新的保险丝后迅速测量行管的基极电压,发现 b 极电压由-0.1V 变到-0.6V时保险丝又烧断了,根据上面的方法可以判断此故障是由于行推动不足引起,仔细检查线路板,发现行推动变压器 T502 初级引脚焊点有裂痕,将焊点补焊,保险丝没有再被烧断,故障排除。
例 4:NEC TC2132CH 彩电三无
故障现象:开机三无,观察显像管灯丝不亮。
分析检修:测量“行管”TR591 的 C 极电压为 114V,说明电源电压正常,再测量 TR591 的 b 极电压为零,再往前查TR591 的 b 极电压也为零,说明整个行扫描电路停振。该机行扫描前置电路IC501采用 (LA7800)集成电路。LA7800 第4
脚为保护端(如此脚接地,则无保护功能),该机 LA7800 第4脚外接保护电路,由R2001,R2002 ,R2003 ,R2004 ,C2001 ,C2002 ,ZD2001 , D2001 等组成,见图 5 。
保护取样电压取自行输出变压器 T502 的第 3 脚,当种种原因使行输出过压、过流时,ZD2001 稳压管击穿,给 LA7800 第4 脚一个高电平,使内部保护电路工作,停止 3 脚输出的行脉冲,使行推动管 TR501 的 b 极无触发脉冲而截止,使行电路停止工作。根据上述现象分析,为快速判断故障部位,采用“解除保护法”,即用镊子瞬间短接 LA7800 的第4、5 脚,以人为法把保护功能解除,使其失效。此时发现有光栅、有伴音,但光栅呈缩小的梯形,看来故障出在行扫描输出电路,因过流而保护电路工作所至。经短时间工作后关机,用手摸“行管”、“行变”、“行偏转线圈”等大部件,发现偏转线圈发热,拆下后细看,行偏转线圈严重短路,换新偏转线圈故障排除。
从以上几个实例说明了测量行管的 b 极电压的重要性。
