KA-250功放通电继电器不吸合无声

　　

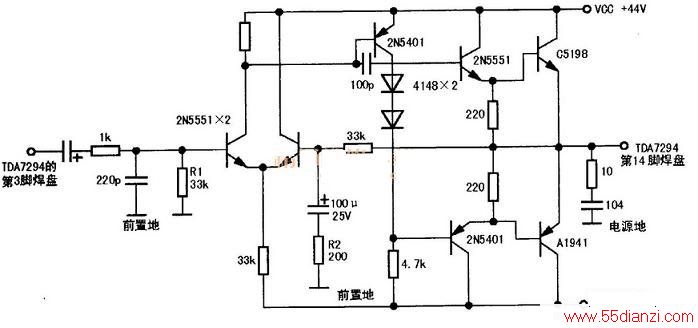

　　拆下已坏的TDA7294试机，继电器吸合，左声道输出信号正常。机主自己购买了一块新的TDA7294装上机后接上音箱试验，没想到音量刚开到约一半位置时，突然无声，继电器断开，进入保护状态。检测后发现刚换的TDA7294的14脚电压又是40V，必坏无疑。怀疑机主购买的功放块是假货，与机主沟通后决定用分立元件的功放电路代换。该功放电路的前级实为万能OCL前置放大板，后级为一对功放对管C5198与A1941，如下图所示。

　　
　　在铝型材散热器上TDA7294固定螺丝孔的旁边，先用电钻再钻一个孔，在功放管C5198、A1941上加一层云母片绝缘后，固定在散热器上。接下来把万能前置板固定在散热器侧面。C5198、A1941与万能前置板之间的连线尽量短，R1、R2的接地端接前置地。
　　
　　连接无误后通电，测得中点输出电压为＋0.15V，随后继电器吸合；接入音箱大音量试机约30分钟，C5198、A1941发热量很小。
　　
　　值得注意的是，这里使用的C5198、A1941是经BVceo及hFE（直流放大倍数）测试后挑选的正品功率管，不可随便安装未经挑选的管子。因为此处供电电压较高。
