M9081G彩电遥控器中使用的波段切换集成块D54753损坏后，在市场上很难买到备件。后用数字集成电路CD4069搭接一个电路来代换，获得成功。上图接法适合低电平控制有效的切换电路使用，这种电路中高频头的频道预选开关的一端接地；下图电路适合高电平控制有效的切换电路，这种电路的高频头频道预选开关的一端接+12V。

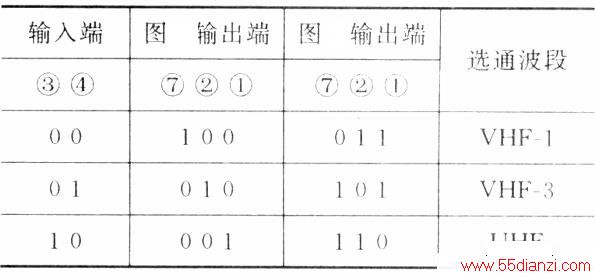

现以上图为例简述电路的工作原理。集成块CD4069的内部由6个反相器（非门）F1～F6构成。当图中电路输入端③④受8位微处理器PC84C641的⑦⑧脚控制，均为低电平时，CD4069中的非门F6和Fl均输出高电平。F2和F5输出端相并构成与门，F3和F4并联使用。在F2—F5中，只有F2和F5输入端均为低电平时，它们的输出端才为高电平，再经F3与F4反相，电路的输出端⑦即为低电平。这样图．中的①②端输出高电平，而⑦端输出低电平，电路即选通VHF1频段。下表列出了电路输入、输出端的逻辑关系，读者可结合电路自行分析其它波段的选通情况。
图中标注的①～⑧端，分别与D54735集成块的引脚一一对应。由于CD4069与D54753的引脚排列方式不同，所以组装时将三个电阻与集成块焊在一起，再用7根导线悬空支撑，将搭接电路焊入D54753的相应脚孔中。CD4069的14脚电源端可用软导线接入遥控器的+5V处，也可如图1中虚线所示，加装一个简单的稳压电路供电，而省去供电线。
